250 압력을 감소시키기를 위한 Psi 피셔 67CFR 여과기 규칙 피셔 압력 통제 벨브

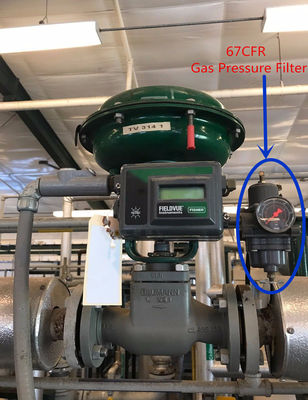

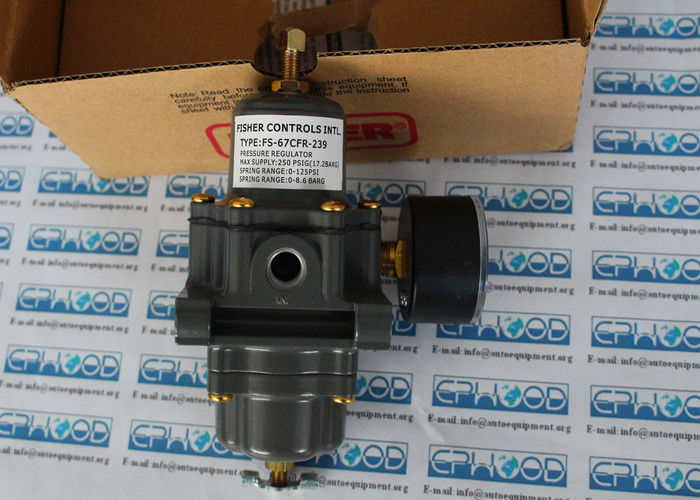

Fisher 67CFR-239 기기 공급 필터 레귤레이터

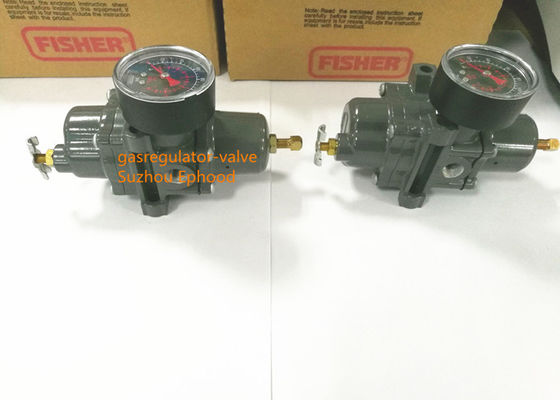

피셔 67CFR 필터 레귤레이터 필터와 부드러운 시트가 있는 내부 릴리프 밸브가 있어 눈에 띄는 누출 없이 안정적인 차단이 가능합니다.

Fisher 67CFR-239 직접 작동식 조절기 및 필터 조절기는 일반적으로 공압 및 전기 공압 컨트롤러 및 기타 기기에 지속적으로 제어되고 감소된 압력을 제공하는 데 사용됩니다.이들은 대부분의 공기 또는 가스 응용 분야에 적합합니다.다른 응용 분야에는 에어 척, 에어 제트 및 스프레이 건에 감압을 제공하는 것이 포함됩니다.

사용 가능한 구성


온도 기능
니트릴(NBR) 사용:
표준 볼팅: -20 ~ 180°F / -29 ~ 82°C
게이지 포함: -40 ~ 180°F / -40 ~ 82°C

Fisher 67CFR 내부 릴리프 성능

경미한 시트 누출만을 위한 낮은 용량;입구 압력이 다운스트림 장비의 최대 압력 정격을 초과하거나 조절기의 최대 출구 압력 정격을 초과할 수 있는 경우 다른 과압 보호가 제공되어야 합니다.

스마트 블리드 체크 밸브 설정점

6psi/0.41bar 차동

Fisher 67CFR 필터 조정기: 필터 기능

무료 지역: 파이프 면적의 12배

마이크론 등급: 폴리에틸렌 필터 (기준): 5미크론 유리 섬유 필터(선택 사항): 5미크론 PVDF 또는 스테인리스 스틸 필터(옵션): 40미크론

배수 밸브 및 스프링 케이스 통풍구 위치

주입구 표준과 정렬, 다른 위치는 선택 사항

작동 원리

67CFR 필터 레귤레이터 다운스트림 압력은 다이어프램 아래쪽에 내부적으로 등록됩니다.필터 레귤레이터의 하류 압력이 설정 압력 이상일 때 밸브 플러그가 오리피스에 밀착되어 레귤레이터를 통한 흐름이 없습니다.수요가 증가하면 다운스트림 압력이 약간 낮아져 스프링이 확장되어 스템이 아래로 이동하고 밸브 플러그가 오리피스에서 멀어집니다.이것은 레귤레이터를 통한 흐름을 허용합니다.

내부 릴리프(유형 67CR, 67CSR, 67CFR 및 67CFSR)

어떤 이유로 정상적인 작동 조건을 벗어나서 다운스트림 압력이 조절기의 설정값을 초과하는 경우 다운스트림 압력에 의해 생성된 힘은 다이어프램이 릴리프 시트에서 들어올려질 때까지 다이어프램을 들어 올립니다.이것은 토큰 릴리프를 통한 흐름을 허용합니다.유형 67CR, 67CSR, 67CFR 또는 67CFSR의 릴리프 밸브는 정상 작동 중에 다운스트림에서 대기로 공기 누출을 방지하여 플랜트 공기를 보존하는 엘라스토머 플러그입니다.

스마트 블리드 에어셋

어떤 경우에는 입구 압력이 손실되거나 조절기의 설정값 아래로 떨어지면 다운스트림 압력을 배출하는 것이 바람직합니다.예를 들어, 때때로 유량 수요가 없지만 입구 압력 손실로 역류가 예상되는 장비에 조절기가 설치된 경우.유형 67CFR 및 67CFSR은 이 애플리케이션을 위한 내부 체크 밸브가 포함된 스마트 블리드 옵션과 함께 주문할 수 있습니다.작동 중 입구 압력이 손실되거나 레귤레이터의 설정값 아래로 감소하면 다운스트림 압력이 레귤레이터와 체크 밸브를 통해 업스트림으로 역류합니다.이 옵션을 사용하면 조절기 다운스트림에 고정 블리드가 필요하지 않으므로 식물의 공기가 절약됩니다.

과압 보호

67C 시리즈 필터 조절기의 최대 출구 압력 정격은 최대 입구 압력 정격보다 낮습니다.입구 압력이 최대 출구 압력 정격을 초과할 수 있는 경우 압력 완화 또는 압력 제한 장치가 필요합니다.

유형 67CR, 67CSR, 67CFR 및 67CFSR에는 경미한 시트 누출만을 위한 저용량 내부 릴리프 밸브가 있습니다.최대 입구 압력이 다운스트림 장비의 최대 압력 정격을 초과하거나 조절기의 최대 출구 압력 정격을 초과할 수 있는 경우 다른 과압 보호가 제공되어야 합니다.
