| 원래 장소: | 중국에서 모이는 |
| 브랜드 이름: | Fisher |
| 모델 번호: | HSR-CHGBLYN |
| 최소 주문 수량: | 협상 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 1개의 판지에서 포장된 1set는, 각 판지 크기 22*15.5*15.5cm, 각자 2.2kg입니다. |
| 배달 시간: | 3-8 평일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1000sets 매달 |
| 이름: | HSR-CHGBLYN 압력 가스 조절기 | 끝 Connetion: | 1" NPT |
|---|---|---|---|
| 최대 인레트 압력: | 8.6Bar | 봄 범위: | 12.5-20"WC(31~50mbar) |
| 개구부 크기: | 1/2” | 본체 소재: | 무쇠 |
| 하이 라이트: | 피셔 유량 제어 밸브,피셔 차압 조절기 |
||

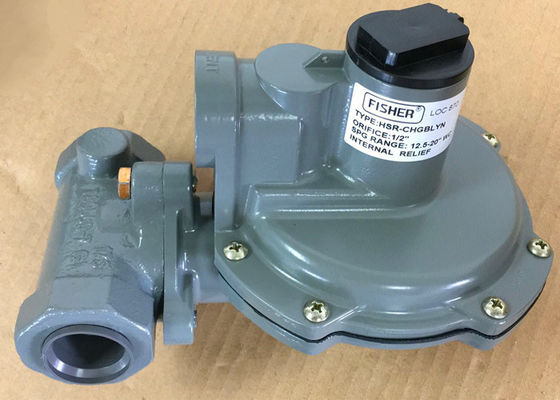

가스 연소 버너용 Fisher HSR-CHGBLYN 모델 감압 레귤레이터 사용
USA Fisher 브랜드 HSR 직접 작동식 스프링 장착 감압 레귤레이터는 주거, 상업 및 산업 분야에서 천연, 제조 또는 액화 석유 가스에 대한 제어를 제공합니다. 다이어프램을 가로지르는 내부 릴리프는 과압을 최소화하는 데 도움이 됩니다.조정 불가능한 릴리프 밸브 스프링의 시작-토출 지점을 초과하는 출구 압력은 릴리프 밸브 시트에서 다이어프램을 이동시켜 과도한 압력을 배출할 수 있도록 합니다. 레귤레이터는 ANSI B109.4/CGA 6.18을 충족합니다.
특징
앵글 바디
글로브 바디
높은 수용력
컴팩트한 디자인
고용량 내부 릴리프
ANSI B109.4 / CGA 6.18 요구 사항 충족 또는 초과
고정 계수 / PFM 정확도
본체 크기 및 연결구 스타일
1 x 1인치, NPT 글로브 바디
허용 입구 압력
비상: 150psig/10.3bar
최대 작동 압력: 125psig / 8.6bar
허용 출구 압력
비상(케이스): 25psig / 1.7bar
내부 부품 손상을 방지하기 위한 최대 작동 압력: 출구 압력 설정보다 3psi/0.21bar 차이
출구 압력
1.25 ~ 2.2psi/0.09 ~ 0.15bar
피셔 HSR 압력 조절기의 출구 압력 범위
4~6인치 화장실(10~15mbar)
6~8인치 화장실(15~20mbar)
8~10인치 화장실(20~25mbar
10~12.5인치 화장실(25~31mbar)
12.5~20인치 화장실(31~50mbar)
20~35인치 화장실(50~87mbar)
1.25~2.2psig(0.09~0.15bar)
압력 등록
내부의
온도 기능
-20 ~ 160°F / -29 ~ 71°C
표 1. 최대 작동 입구 압력
| 오리피스 크기 | 와이드 오픈 Cg | 얻을 수 있는 최대 작동 입구 압력 | |||||
| 우수한 조절 성능 | |||||||
| 인치 | mm | 릴리프 크기 조정 | psig | 술집 | |||
| 1/8 | 3.2 | 12.5 | 125 | 8.6 | |||
| 3/16 | 4.8 | 28.2 | 100 | 6.9 | |||
| 1/4 | 6.4 | 50 | 60 | 4.1 | |||
| 3/8 | 9.5 | 105 | 30 | 2.1 | |||
| 1/2 | 13 | 185 | 20 | 1.4 | |||
표 2. 출구 압력 범위
| 출구 압력 범위 | 봄 | 스프링 와이어 직경 | 스프링 프리 길이 | ||||
| 색상 | 인치 | mm | 인치 | mm | |||
| 4 ~ 6" 화장실 / 10 ~ 15mbar | 주황색 | 0.062 | 1.57 | 3.40 | 86.4 | ||
| 6 ~ 8" 화장실 / 15 ~ 20mbar | 노란색 | 0.067 | 1.70 | 3.61 | 91.4 | ||
| 8 ~ 10" 화장실 / 20 ~ 25mbar | 검은 색 | 0.067 | 1.70 | 3.71 | 94.0 | ||
| 10 ~ 12.5" 화장실 / 25 ~ 31mbar | 은 | 0.072 | 1.83 | 4.10 | 104 | ||
| 12.5 ~ 20" 화장실 / 31 ~ 50mbar | 회색 | 0.080 | 2.03 | 3.60 | 91.4 | ||
| 20 ~ 35" 화장실 / 50 ~ 87mbar | 분홍 | 0.093 | 2.36 | 3.52 | 88.9 | ||
| 1.25~2.2psig/0.09~0.15bar | 라이트 블루 | 0.105 | 2.67 | 3.66 | 94.0 | ||
표 3. 릴리프 성능
| 오리피스 크기 | 출구 압력인 경우 최대 허용 입구 압력 | ||||||||
| 2psig/140mbar 이하에서 유지됨 | |||||||||
| 인치 | mm | psig | 술집 | ||||||
| 1/8 | 3.2 | 125 | 8.6 | ||||||
| 3/16 | 4.8 | 65 | 4.5 | ||||||
| 1/4 | 6.4 | 30 | 2.1 | ||||||
| 3/8 | 9.5 | 10 | 0.69 | ||||||
| 1/2 | 13 | 7 | 0.48 | ||||||
| 1. 릴리프 성능 테스트는 ANSI B109.4 및 CGA 6.18에 따라 레귤레이터를 7인치 wc/17mbar로 설정하고 스템 연결을 분리하고 3/4 또는 1인치/ 19 또는 25mm 통풍구. | |||||||||
