제품 소개스테인리스 공 벨브

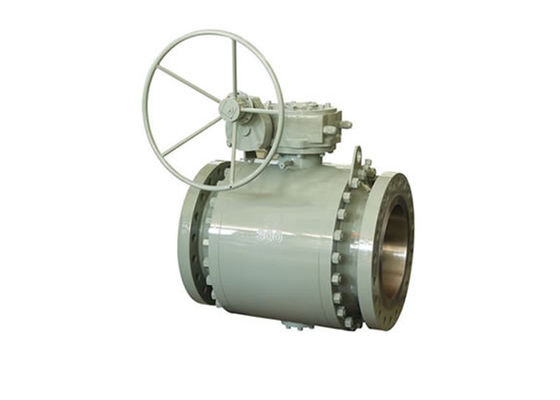

HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형

HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형

  • HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형
HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형
제품 상세 정보:
원래 장소: 중국
브랜드 이름: SUFA
인증: (DNV)ISO9001,(DNV)ISO14001,CE0035
모델 번호: Q41F
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD20~500 /PC
포장 세부 사항: 나무 상자, 합판 상자, 판지 상자, 깔판
배달 시간: 지불을 받는 즉시 8-12 작업 일 이내에
지불 조건: T/T, 서부 동맹, MoneyGram, L/C, D/P
공급 능력: 달 당 500 PC
접촉
상세 제품 설명
사이즈: DN125 압력: 150LB
접속 형태: 스레드 몸/보닛: WCB, LCC, LCB, CF8, CF8M, CF3M
공/줄기: 316,316L, 304 이름: 14''-24'' HE 시리즈 트러니언 장착 볼 밸브
하이 라이트:

트러니언 장착 볼 밸브

,

스테인레스 스틸 스레드 볼 밸브

14''-24'' HE 시리즈 트러니언 장착 볼 밸브



트러니언 장착 볼 밸브 기능: 2"-42" 범위의 밸브, ANSI 클래스 150LB - 2500LB, 단조 강철 볼트 또는 전체 용접 본체, 낮은 작동 토크를 위한 폐쇄 결합 트러니언 블록 설계, 보조 시트 실런트 기능을 제공하는 전체 라인 제품. Kojo API-6D 밸브는 자체 릴리프 시트 또는 이중 피스톤 실링 옵션과 함께 제공됩니다.특수 시트 컴파운드도 사용할 수 있습니다.각 밸브는 API-6D, API 6FA 및 Nace 요구 사항을 충족합니다.옵션에는 스템 확장, 액추에이터, 파이프 새끼 및 특수 코팅이 포함됩니다.

디자인 특징

트러니언 장착 볼 밸브는 API 6D 및 기타 설계 코드의 모든 요구 사항을 충족했으며 최소 벽 두께는 ASME B16.34를 준수합니다.밸브는 일반적으로 고객 요청에 따라 레버, 기어 박스, 액추에이터 또는 베어 샤프트와 함께 제공됩니다.

  1. ISO5211 플랫폼 설계를 채택하여 액츄에이터 설치 편의성
  2. 더블 블록 및 블리드 기능
  3. 폭발 방지 스템 디자인
  4. 강구에 압력 균형 구멍이 제공됩니다.
  5. 몸체에는 밸브 캐비티 청소 장치가 제공됩니다.
  6. 자동 압력 릴리프 기능
  7. 내화성 및 정전기 방지 설계
  8. 비상용 실런트 주입 시스템
  9. 다중 주행 모드로 자동 제어 실현
  10. 안정적인 스템 씰과 낮은 작동 토크.금속 하드 씰 시트는 요구 사항에 따라 만들 수 있습니다.

기준

설계 및 제조 표준: API 608, API 6D, ASME B16.34,
대면:ASME B16.10, API 6D, DIN 3202
플랜지 연결 크기: ASME B16.5, ASME B16.47, DIN 2543~2550, ASME B16.25
맞대기 용접 크기: ASME B16.25.
테스트 및 검사: API 6D, API 598

표준 재료 부품 목록



아니요. 설명 재료 아니요. 설명 재료
1 시트 스프링 17-7PH/인코넬 X-750바이톤 20 스템 스러스트 베어링 탄소 충전 PTFE
2 시트 씰 비톤, 부나 엔 21 커넥터 씰 비톤, 부나 엔
시트 리테이너 CS 승/ENP, F316 22 볼트 ASTM A 193-B7
4 시트 인서트 나일론, PEEK 23 스템 씰 비톤, 부나 엔
5 트러니언 핀 탄소강 24,32 마개 ASTM A 193-B7
6 트러니언 스터드 ASTM A193-B7 25 스템 탑 씰 PTFE, 흑연
7 포이 탄소강 26 열쇠 탄소강
8 트러니언 블록 탄소강 27,38 사출 피팅 탄소강, F316
9 추기 밸브 탄소강 28 마개 ASTM A193-B7
10 추기 밸브 비톤, 부나 엔 29 지시자 AISI 304
11 신체 탄소강 30 줄기 CSW/ENP, F316
12,19 트러니언 베어링 에폭시 W/PTFE 라이닝 31 탄소강
13 바디 씰 316SS/그라포일, 바이톤 33 보닛 탄소강
14,15 볼트/너트 B7/2H, B7M2HM 32 핸들 디, CS
16 볼 스러스트 베어링 탄소 충전 PTFE 35 기어 오퍼레이터 DIor,OR CS.케이스
17 어댑터 탄소강 36 명찰 AISI 304
18 CS 승/ENP, F316 37 대갈못 AISI 304



HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형 0

HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형 1

HE 시리즈 스테인레스 스틸 트러니언 장착 볼 밸브 나사 연결 유형 2
