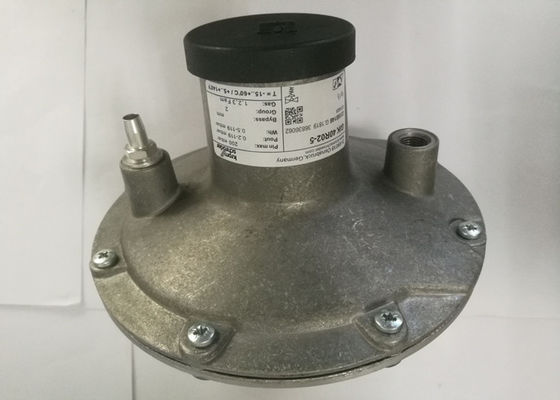

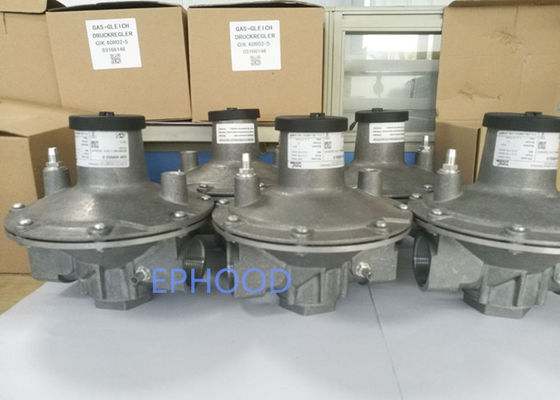

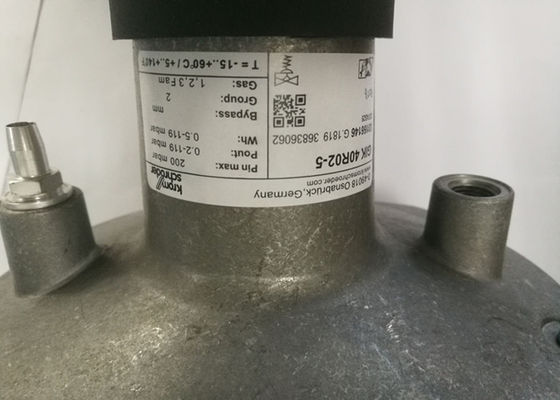

Kromschroder 브랜드 비율 조절기 GIK40R02-5 GIK50R02-5 난방용 가스 제어 밸브

크로무 슈뢰더 브랜드 GIK40R02-5 비율 조절기

GIK50R02-5 비율 조절기

애플리케이션
가스 /는 변조제어, GIK을 위해 산화 air.GIK과 GI를 미리 가열했지 않고 시설에 끊임없이 계속되는 공기 가스 비율을 유지하고 곤로 버너의 가스 압력 상류를 규제하기 위해 비율 조절기 GIK과 기서브를 발표합니다..제어에서 떨어져 있는 높은 것 / 최저 /를 위한 우회와 비. 변환 키트와 제로프레셔 규정.

기능

크로무 슈뢰더 가스 / 공기 비율 규제 기관은 산화 에어 라인에서의 압력에 의해 활성화됩니다. 그것은 공기 제어 압력에 비율 1시 1분에 가스 배출구 압력을 규제합니다.버너 능력은 공기제어밸브에 의해 변경됩니다.
그러므로 가스 공기 혼합물이 변하지 않는 것을 의미하면서, 노압력 변동은 가스와 공기 처리량에 대해 동일한 효과를 가집니다.저연소 자율은 조절기 스프링 조정됨으로써 설정될 수 있습니다.
높은 것 / 하제어 (GIK의 경우에..B), 봄은 완전히 느슨하여야 합니다. 분. 단지 우회를 통하여 플로우 플로우.높은 화재에 있는 설정은 버너에 구멍 또는 밸브를 통해 수행됩니다.

기술 데이터
GIK, GI
가스의 타입 : 천연가스, 취락 가스, LPG (가스), 생물학적으로 제조하는 메탄, GIK..Ｌ, GI..단지 공기를 위한 Ｌ.
맥스. 흡입구 압력 : 3 표준 평방 인치 당 폰드 (200 밀리바).

연소 공기 제어 압력 :0.2 48 "WC (0.5 내지 120 밀리바)에.
배출구 압력 :0.08 47.5 "WC (0.2 내지 119 밀리바)에.
주입구 압력 pe와 수단 압력 펜실베니아 사이의 차등 압력 : 최대. 40 "WC (100 밀리바).
전송율 : 1:1.
우회 지름 GIK..비 :GIK 15-25 : 표준 0.06 인치 (1.5 밀리미터), 최고 0.157까지 인치 (4 밀리미터)의 가능성
GIK 40-50 : 표준 0.197 인치 (5 밀리미터),
최고 0.354까지 인치 (9 밀리미터)의 가능성.
분에 있는 조절 범위. 흘러나오세요 :+1.2 "WC (+3 밀리바에 대한 -3)에 대한 -1.2.

GIK
연결 : NPT 스레드.
제어 라인을 위한 연결 : 1/4 NPT.
주택 : 알루미늄.
진동판 : 퍼부난.
밸브 자리 : 알루미늄.
밸브 디스크 : 플라스틱.
밸브 디스크 밀봉 : 퍼부난.
우회 스크루 : 놋쇠.
대기 온도 :
+158' Ｆ (+70' Ｃ에 대한 -20)에 대한 -4.
