제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | EJA118E 차별 압력 전송기 | 정확도: | ± 0.2% |
|---|---|---|---|
| 측정 범위: | 3,600 psi MWP | 응답 시간: | 200 Ms |
| 1 차적인 가변: | 차별 압력 | 이차 가변: | 정체되는 압력 |
| 출력 신호: | 디지털 통신을 가진 20 mA DC에 4 | 측정 경간: | H: -5에서 5개의 kgf/cm2 |
| 하이 라이트: | diff 압력 트랜스미터,압력 차동 표시 트랜스미터,다이어프램 씰 차압 트랜스미터 |
||

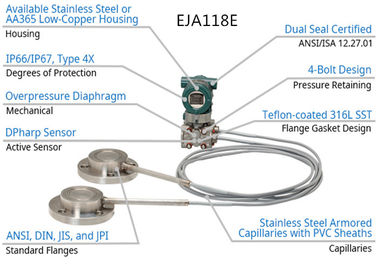

원격 다이어프램 씰이 있는 Yokogawa EJA118E 차압 트랜스미터
일반 사양
다이어프램 씰은 공정 매체 형태가 압력 감지 어셈블리에 직접 들어가는 것을 방지하는 데 사용됩니다.
차압 트랜스미터의 경우 충전 유체로 채워진 모세관을 사용하여 트랜스미터에 연결됩니다.
EJA118E 다이어프램 밀폐형 차압 트랜스미터는 액체, 가스 또는 증기 흐름을 측정하는 데 사용할 수 있습니다.
뿐만 아니라 액체 레벨, 밀도 및 압력.EJA118E는 4~20mA DC 신호를 출력합니다.
측정된 차압.
매우 정확하고 안정적인 센서는 적분에 표시될 수 있는 정압도 측정할 수 있습니다.
표시기 또는 BRAIN 또는 HART 통신을 통해 원격으로 모니터링됩니다.다른 주요 기능으로는 빠른 응답,
통신 및 자가 진단을 사용한 원격 설정.
FOUNDATION Fieldbus, PROFIBUS PA 및 HART(저전력) 프로토콜 유형의 1 ~ 5 VDC도 사용할 수 있습니다.
Fieldbus, PROFIBUS 및 저전력을 제외한 표준 구성의 EJA-E 시리즈 모델
유형은 안전 요구 사항에 대한 SIL 2를 준수하는 것으로 인증되었습니다.
표준 사양
EJA118E 다이어프램 밀폐형 차압 트랜스미터
범위 및 범위 제한
| 측정 스팬/범위 |
kPa | inH2O (/D1) |
mbar (/D3) |
mmH2O (/D4) |
|
| 미디엄 | 기간 | 2.5 ~ 100 | 10 ~ 400 | 25 ~ 1000 | 250 ~ 10000 |
| 범위 | -100 ~ 100 | -400 ~ 400 | -1000 ~ 1000 | -10000 ~ 10000 | |
| 시간 | 기간 | 25 ~ 500 | 100 ~ 2000 | 250 ~ 5000 | 0.25~5kgf/cm2 |
| 범위 | -500 ~ 500 | -2000 ~ 2000 | -5000 ~ 5000 | -5 ~ 5kgf/cm2 | |
성능 사양
0 기반 교정된 스팬, 선형 출력, 3인치 플랜지 플러시 유형용 접액부 재질 코드 SW, 유체 코드 B 채우기,
5m의 모세관 길이.
Fieldbus 및 PROFIBUS 통신 유형의 경우 다음 사양에서 Span 대신 Caribrated Range를 사용하십시오.
사양 적합성
EJA-E 시리즈는 최소 ±3σ의 사양 준수를 보장합니다.
보정된 스팬의 기준 정확도
터미널 기반 선형성, 히스테리시스 및 반복성 포함
| 측정 범위 | 시간 | |
| 참조 정확성 |
NS ≤ 기간 | 스팬의 ±0.2% |
| X > 스팬 | 범위의 ±(0.15+0.01 URL/스팬)% | |
| NS | 100kPa(400inH2O) | |
| URL (상한 범위 제한) |
500kPa(2000inH2O) | |
| 측정 범위 | 시간 | |
| 참조 정확성 |
NS ≤ 기간 | 스팬의 ±0.2% |
| X > 스팬 | 범위의 ±(0.15+0.01 URL/스팬)% | |
| NS | 20kPa(80inH2O) | |
| URL (상한 범위 제한) |
100kPa(400inH2O) | |
제곱근 출력 정확도
제곱근 정확도는 흐름 범위의 백분율입니다.
| 산출 | 정확성 |
| 50% 이상 | 기준 정확도와 동일 |
| 탈락 지점까지 50% | 기준 정확도 × 50 제곱근 출력(%) |
전원 공급 효과(출력 신호 코드 D 및 J)
볼트당 ±0.005%(21.6 ~ 32V DC, 350Ω)
응답시간(차압) “◊”
M 및 H 캡슐: 200ms(상온에서 대략적인 값)
소프트웨어 댐핑이 0으로 설정되고 45ms(공칭)의 데드 타임을 포함하는 경우
정압 신호 범위 및 정확도
(통신 또는 표시등을 통한 모니터링용. 단자 기반 선형성, 히스테리시스 및 반복성 포함)
범위
정적 압력의 상위 범위 값 및 하위 범위 값은 0과 최대 작동 압력(MWP*) 사이의 범위에서 설정할 수 있습니다.상위 범위 값은 하위 범위 값보다 커야 합니다.최소 설정 범위는 0.5MPa(73psi)입니다.
* : 최대 작동 압력(MWP)은 플랜지 정격 압력 이내입니다.
자세한 사양은 '다운로드' 탭 아래에 있는 일반 사양 시트를 참조하십시오.
| 측정 유형 | |
| 기본 변수 | 차압 |
| 2차 변수 | 정압 |
| 기준 정확도 | |
| 기본 변수 | 스팬의 ±0.04% 사용 가능한 스팬의 ±0.025% |
| 2차 변수 | 스팬의 ±0.2% |
| 응답 시간 | |
| 기본 변수 | 90밀리초 |
| 2차 변수 | 360밀리초 |
| 장기 안정성 | |
| 기본 변수 | 10년당 URL의 ±0.1% |
| 과압 효과 | |
| 기본 변수 | URL의 ±0.03% |
| 범위성 | |
| 기본 변수 | 200:1 |
