6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.

6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.

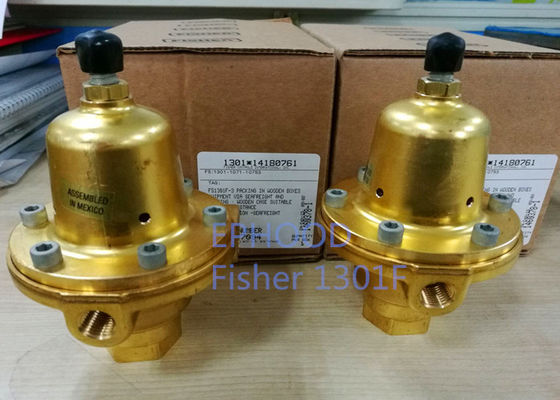

  • 6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.

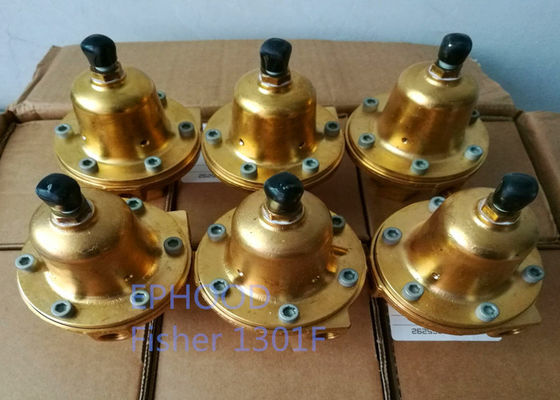

  • 6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.

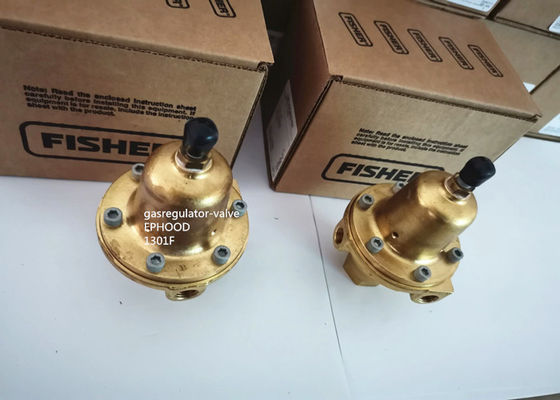

  • 6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.

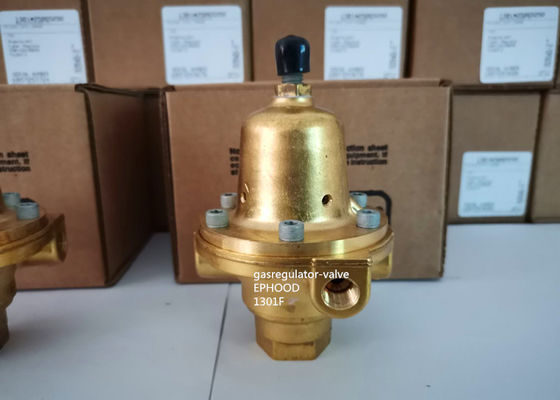

  • 6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.
6000psi Fisher는 압축을 위한 프로판 조절기 1301F 고정확도를 제어합니다.
제품 상세 정보:
원래 장소: 멕시코에서 모이십시오
브랜드 이름: Fisher
모델 번호: 1301F-2
결제 및 배송 조건:
최소 주문 수량: 6Sets
가격: USD210-220 Each One Set
포장 세부 사항: 6sets는 1개의 판지, 판지 크기 39*27*19cm, 10kg에서 각 판지 포장했습니다.
배달 시간: 2 평일
지불 조건: 전신환, 웨스턴 유니온, 머니그램
공급 능력: 100sets 매달
접촉
상세 제품 설명
이름: 피셔 1301F-2 고압 가스 규칙 끝 Connetion: 1/4" NPT
흡입구 압력: 6000psi (414Bar) 출구 압력 범위: 50~150psi(3.4~10.3bar)
흐름 속도: 60-90m3/h 애플리케이션: 압축, 시설과 공정 용역, 플랜트 공기, 압력 제어기, 수원
본체 소재: 놋쇠 타입: 가스 규칙
하이 라이트:

피셔 유량 제어 밸브

,

피셔 차압 조절기

Fisher 1301F-2 모델 황동 몸체 재질 고압 가스 조절기

유형 1301F 및 1301G 조절기는 자체 작동식 고압 조절기입니다.

파일럿 작동식에서 파일럿 공급 압력으로 사용하기 위해 고압 가스를 줄여야 하는 곳에 사용

레귤레이터 또는 압력 부하 레귤레이터의 로딩 압력.유형 1301F 및 1301G 레귤레이터

또한 다양한 가스에 대한 고압 감소 레귤레이터로 다른 많은 응용 분야에서 사용할 수 있습니다.



Type 1301F 고압 레귤레이터의 입증된 신뢰성과 정확한 조절로 인해 이상적입니다.

수많은 고압 강하 응용 분야에 적합합니다.이 다목적 레귤레이터는 파일럿 전원으로 사용할 수 있습니다.

또는 가스 사용을 위해 고압 작동 매체를 줄여야 하는 압력 부하 조절기

레귤레이터 파일럿 또는 압력 부하 레귤레이터.견고한 디자인은 다양한 응용 분야에 다양한 기능을 제공합니다.

사용 가능한 구성
1301F 유형: 최대 6000psig/414bar의 입구 압력을 위한 직접 작동식 고압 감소 레귤레이터

10 ~ 225psig / 0.69 ~ 15.5bar의 출구 압력 범위

본체 크기 및 연결구 스타일
1/4인치 FNPT

최대 입구 압력
6000psig/414bar

출구 압력 범위


유형 출구 압력
범위
봄 색상
싸이 술집
1301F-1 10 ~ 75 0.69 ~ 5.2 파란색
1301F-2 50 ~ 150 3.4 ~ 10.3
1301F-3 100 ~ 225 6.9 ~ 15.5 빨간색



최대 비상 출구 압력
1301F 유형:
250psig / 17.2bar



압력 등록
내부의

온도 기능
-20° ~ 180°F / -29° ~ 82°C



애플리케이션압축,설비 및 공정 유틸리티,플랜트 공기,압력 제어,유정

천연 가스, 액화 석유 가스, 질소 가스, 공기 및 기타 가스에 사용할 수 있습니다.



작동 원리



1301 시리즈 레귤레이터는 직접 작동됩니다. 다운스트림 압력은 내부적으로 등록됩니다.

횡격막의 아래쪽에 몸.하류 압력이 설정 압력 이상일 때,

디스크가 오리피스에 대해 고정되고 조절기를 통한 흐름이 없습니다.수요가 증가하면,

다운스트림 압력이 약간 감소하여 조절기 스프링이 확장되어 요크와

디스크 어셈블리를 오리피스에서 아래로 떨어뜨립니다.이것은 본체를 통해 다운스트림 시스템으로의 흐름을 허용합니다.

다운스트림 압력이 설정점에 도달하면 스프링 힘을 극복하기 시작합니다.

다이어프램, 요크 및 디스크 어셈블리를 오리피스 근처로 이동하여 조절기를 가로지르는 흐름을 제한합니다.

과압 보호

1301 시리즈 레귤레이터는 출구 압력 정격이 입구 압력 정격보다 낮습니다.실제 입구의 경우

압력이 출구 압력 등급을 초과할 수 있으므로 출구 과압 보호가 필요합니다.그러나 과도한 압박

규제 기관의 모든 부분

사양 섹션의 한계는 누출, 레귤레이터 부품의 손상 또는 파열로 인한 부상을 유발할 수 있습니다.

압력을 포함하는 부품.

입구 압력이 손상될 만큼 충분히 높을 경우 일부 유형의 외부 과압 보호가 제공되어야 합니다.

다운스트림 장비.외부 과압 보호의 일반적인 방법에는 릴리프 밸브, 모니터링 레귤레이터,

차단 장치 및 시리즈 규정.

조절기가 과압 상태에 노출되면 발생할 수 있는 손상이 있는지 검사해야 합니다.

이러한 제한 미만의 레귤레이터 작동은 외부 소스 또는 파이프라인의 파편으로 인한 손상 가능성을 배제하지 않습니다.

시작

설치가 완료되고 하류 장비가 조정된 상태에서 상류 및 하류 블록 밸브를 천천히 엽니다.

압력 게이지를 사용하여 압력을 모니터링하는 동안.

조정이 필요한 경우 잠금 너트(키 18, 그림 3 및 4)를 풀고 조정 나사(키 15, 그림 3

4) 시계 방향으로 누르면 설정 압력이 증가하고 시계 반대 방향으로 누르면 설정 압력이 감소합니다.압력 모니터링

조정 중 게이지.조정이 완료되면 잠금 너트를 조입니다.원하는 콘센트가 있으면

압력이 조절기 스프링 범위 내에 있지 않으면 원하는 범위의 스프링을 설치하십시오.

유지 관리 섹션에 따라.
