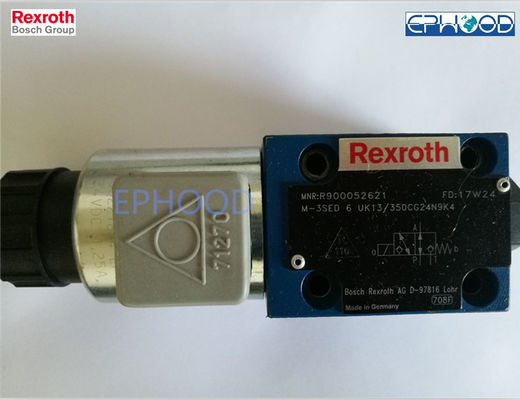

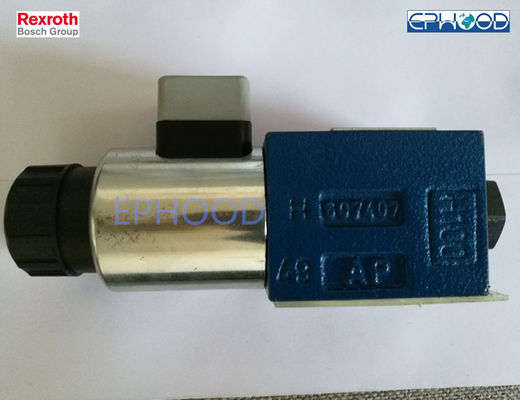

솔레노이드 작동 기능이 있는 원래 M-3SED Rexroth 솔레노이드 밸브 방향 시트 밸브

솔레노이드 작동 기능이 있는 Rexroth Original M-3SED 방향 시트 밸브

사이즈 6

구성 요소 시리즈 1X

최대 작동 압력 350bar[5100psi]

최대 유량 25l/min[6.6gpm]

일반적인

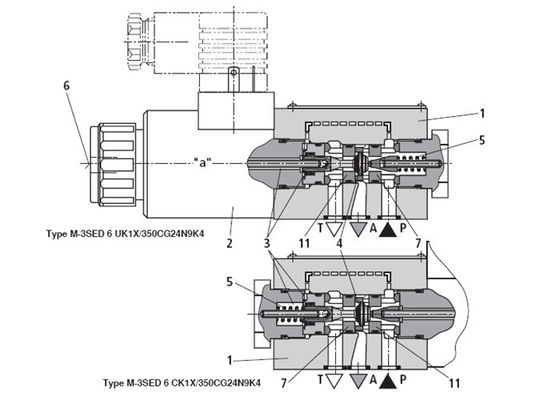

방향 밸브 유형 M-.SED는 솔레노이드 작동 방식의 직접 작동 방향 시트 밸브입니다.흐름의 시작, 중지 및 방향을 제어하며 기본적으로 하우징(1), 솔레노이드(2), 밸브 시트(7) 및 (11) 및 폐쇄 요소(4)로 구성됩니다.

수동 오버라이드(6)를 사용하면 솔레노이드에 전원을 공급하지 않고도 밸브를 작동할 수 있습니다.

기본 원리(3/2 방향 시트 밸브) 밸브의 초기 위치(상시 열림 "UK" 또는 평상시 닫힘 "CK")는

봄 (5).폐쇄 요소(4) 뒤의 챔버(3)는 포트 P에 연결되고 포트 T에 대해 밀봉됩니다. 따라서 밸브는 작동력(솔레노이드 및 스프링)과 관련하여 압력 보상됩니다.

특수 폐쇄 요소(4)로 인해 포트 P, A 및 T는 최대 작동 압력(350bar)으로 로드될 수 있고 흐름은 양방향으로 유도될 수 있습니다(기호 참조).초기 위치에서 닫힘 요소(4)는 작동 위치에서 스프링(5)에 의해 시트(11)에 눌러집니다.

솔레노이드(2)에 의해 좌석(7).흐름이 차단됩니다. 2/2 방향 시트 밸브로 탱크 포트가 내부적으로 차단됩니다.

특징

– 솔레노이드 작동 방식의 직접 작동식 방향 시트 밸브

– DIN 24340 형식 A에 따른 포팅 패턴(없이 구멍 찾기)

– ISO 4401-03-02-0-05 및 NFPA T3.5.1 R2-2002 D03(~와 함께 구멍 찾기)

– 압력 하에서 더 긴 정지 시간에도 안전한 스위칭

– 분리 가능한 코일이 있는 습식 핀 DC 전압 솔레노이드(정류기를 통해 AC 전압 가능)

– 솔레노이드 코일은 90° 회전 가능 – 압력을 열지 않고도 코일 교체 가능-

단단한 챔버.

– 개별 연결로서의 전기 연결(자세한 전기 연결은 RE 08010 참조)

– 숨겨진 수동 오버라이드 포함, 옵션

– 유도 위치 스위치(비접촉식), RE 24830 참조


모델 번호 선택을 위한 주문 정보
