제품 소개가스압력 규칙

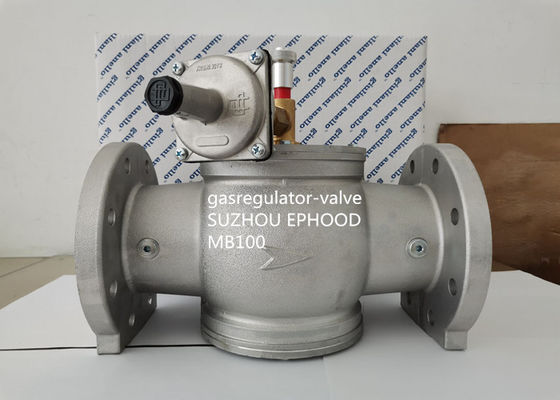

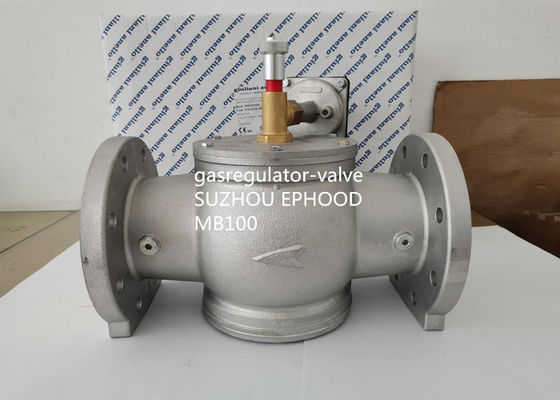

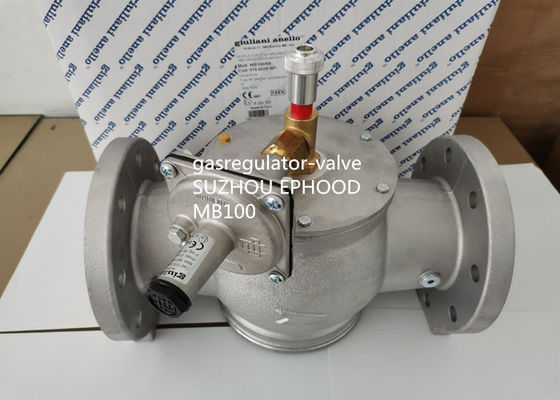

잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다

잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다

  • 잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다
  • 잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다
  • 잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다
잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다
제품 상세 정보:
원래 장소: 이태리제
브랜드 이름: Giuliani Anello
모델 번호: MB100-6B
결제 및 배송 조건:
최소 주문 수량: 2sets
가격: USD 850-900 Each Set
포장 세부 사항: 1개의 판지에서 포장되는 각 세트
배달 시간: 3work 일
지불 조건: 티 / T는, 웨스턴 유니온, MoneyGram
공급 능력: 7days에 있는 50sets
접촉
상세 제품 설명
이름: Giuliani Anello MB100 알루미늄 압력 규칙 최대 인레트 압력: 1개의 막대기
여과: 80-550 mbar 제조 가스를 위해 적당한: 가스, 천연 가스, LPG
연결 DN25: 4" 플랜지 끝 MB: 차단 밸브를 가진 압력 규칙
하이 라이트:

2단 압력 조절기

,

감압 조절기

,

Alu LPG 압력 조절기

이탈리아 줄리아니 아넬로 메이드 필터가 내장된 알루미늄 압력 조절기

MB100-6B



애플리케이션

연료: 세 종류의 가스 모두(도시 가스, 메탄, LPG);비 공격적인 가스.

기술 사양

연결: 나사산 UNI EN 10226-1;플랜지 PN16 EN1092-4

최대 입구 압력: 1bar(MB);6바(MB/6B)

주위 온도: -10°C ~ 60°C

응답 압력: 파란색 스프링: 30~120mbar, 중성 스프링: 80~550mbar

최대 표면 온도: 60°C

재질: 알루미늄 밸브 본체 및 덮개;스테인리스 스틸 스프링 및 제어 피스톤;NBR 고무 바구니 및 O-링, 다른 부분은 황동, 알루미늄 및 아연 도금 강판입니다.

일반 정보

MB 및 MB/6B 시리즈의 최대 압력 슬램 차단 밸브는 작동 시 작동되는 자동 메커니즘 덕분에 정상적인 작업 조건에서 열린 상태를 유지하는 안전 장치입니다.

수동으로 재정비.차단 플레넘이 보정 값보다 큰 입구 압력을 감지하면 가스 흐름을 중지하는 폐쇄 장치를 해제합니다.



재정비



이 밸브는 비상의 원인을 확인하고 제거할 수 있도록 손으로만 재조립됩니다.재정비를 지원하기 위해 모든 플랜지 모델에는 이중 게이트 핀이 장착되어 있어 밸브 업스트림과 다운스트림 사이의 배관에 바이패스를 구성할 필요가 없습니다.이중 게이트 핀으로 밸브를 재정비하려면 팩 안에 동봉된 지침을 따르십시오. 반면에 하나의 게이트만 있는 나사산 시리즈의 경우

핀이 있는 경우 밸브 슬리브 위의 알루미늄 손잡이를 당기기만 하면 됩니다.

구경 측정

1. 모든 유틸리티가 꺼져 있는지 확인합니다.

2. 시스템의 상류에서 온/오프 밸브를 천천히 엽니다.

3. 적절한 조정 나사를 돌려 차단 압력을 높입니다.

4. 재장전 절차에 따라 밸브를 엽니다.밸브가 다시 닫히면 차단 압력을 다시 높입니다.

5. 설정된 차단 값이 될 때까지 조절기 출구 압력을 높입니다.조절기 압력을 높이는 동안 차단 밸브가 트리거되면 밸브가 재설정될 때까지 차단 압력을 높입니다.

6. 밸브가 작동될 때까지 차단 압력을 천천히 줄입니다.

7. 초기 조절기 출구 압력을 복원합니다.

8. 조절기와 차단 밸브를 조정하는 나사의 플라스틱 안전 캡을 조입니다.

유지

차단 밸브는 특별한 유지 관리가 필요하지 않습니다.결함이 있는 경우 현장에서 일반 점검 및 상대 테스트를 실행합니다.차단 밸브가 작동될 때까지 레귤레이터 압력을 높여 전체 안전 시스템의 작동 효율성을 주기적으로 확인하십시오.어떤 이유로 밸브를 분해해야 하는 경우 회로에 압력이 없는지 확인하십시오.



모델

부품 번호

설명

FGDR32 009.0223.101 중립 스프링 10-25mbar 포함 1-1/4"
FGDR32 009.0223.102 녹색 스프링 5-15mbar 포함 1-1/4"
FGDR32 009.0223.103 바이올렛 스프링 20-70mbar 포함 1-1/4"
FGDR32 009.0223.104 브라운 스프링 포함 65-130 mbar 1-1/4"
FGDR32 009.0223.106 화이트 스프링 포함 120-250 mbar 1-1/4"
FGDR32 009.0223.107 블랙 스프링 240-350 mbar 포함 1-1/4"



설치

최대 압력 슬램 차단 밸브 MB - MB/6B는 지침 2014/34/UE(ATEX) 그룹 II 카테고리 2G 및 그룹 II, 카테고리 2D를 준수합니다.따라서 그들은 적합합니다

Directive 99/92/EC의 인클로저 I에 분류된 구역 1 및 21, 더욱이 구역 2 및 22에서의 설치.

여기에 설명된 차단 밸브는 지침 99/92/EC에 정의된 영역 0 및 20에서 사용하기에 적합하지 않습니다.위험 구역의 자격 및 확장을 결정하려면 표준 EN 60079-10을 참조하십시오.동봉된 기술 설명서의 조건 및 지침에 따라 설치 및 유지 관리하는 경우 차단 밸브는 특정 위험의 원인이 아닙니다.

특히, 정상적인 작동 조건에서 장치는 폭발성 분위기를 생성하는 것과 같은 인화성 물질을 방출하지 않습니다.차단 플레넘에는 작업 멤브레인과 안전 멤브레인이 있습니다.작업 멤브레인이 파손되면 안전 멤브레인은 30dm3/h 이하의 유량으로 가스 방출을 보장합니다.

위험 구역 0을 생성할 수 있는 연속 폭발 대기는 두 막이 동시에 부서지는 경우에만 방출됩니다.밸브가 설치된 경우

무인 또는 통풍이 잘 되지 않는 위치에서는 밸브가 구역 0의 원인이 되지 않도록 필요한 모든 예방 조치를 취해야 합니다. 예를 들어 차단 플레넘 브리더는 나사 구멍 G1/8에 연결된 구리 파이프를 통해 외부로 라우팅될 수 있습니다. " 방진 황동 캡을 제거하여.

조립 위치는 무관심합니다.수평 배관에서 밸브 리어밍 노브를 아래로 향하게 하지 마십시오.다음 지침을 따라야 합니다. 밸브를 조립할 때 슬리브에 레버를 올리지 마십시오.배관이 잘 정렬되어 있고 내부에 장애물이나 먼지가 없는지 확인하십시오.밸브 본체에 인쇄된 화살표로 표시된 대로 흐름 방향을 관찰하십시오.모든 압력, 전압, 온도 등 매개변수가 준수되는지 확인하십시오.석고 벽과 접촉하여 밸브를 설치하지 마십시오.뇌졸중을 방해하거나 어떤 식으로든 방해하지 마십시오.닫힘이 보장되지 않을 수 있으므로 재조정 손잡이의밸브의 상류에 적절한 가스를 장착하십시오.차단 밸브는 압력 조절기의 상류에 설치해야 합니다.플레넘의 임펄스 콘센트(나사형 구멍 G1/8")는 직경 4mm 이상인 구리 파이프를 통해 연결되어야 하며, 조절기에서 파이프 직경의 5배 거리에 있는 조절기 하류에 있어야 합니다.

잠근 벨브를 가진 알루미늄 LPG 압력 규칙이 이탈리아에 의하여 Giuliani Anello MB100-6B 모형에게 했습니다 0
