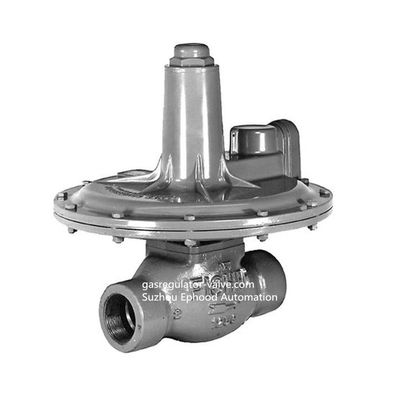

이름: 규칙을 감소시키는 피셔 133L 가스압력 끝 Connetion: 2" NPT
흡입구 압력: 60psi/4.1Bar 배출구 압력: 35-70mbar
본체 소재: 연성이 있는 철 흐름 속도: 1600kg/h
하이 라이트:

피셔 차압 조절기

,

피셔 유량 제어 밸브

,

연성 철 피셔 가스 조절기

피셔 133 시리즈 직접 운영 감압 레귤레이터



Fisher 133 시리즈 직접 작동식 조절기는 용광로, 버너 및 기타 기기에 가스를 공급하는 산업 및 상업 응용 분야에 이상적입니다.밸런싱 시스템을 통해 조절기는 다양한 입구 압력에도 불구하고 최대 연소 효율을 위해 가스 압력을 정확하게 제어할 수 있습니다.



특징

• 단일 조절기로 광범위한 압력 범위 기능 - 유형 133H는 유형 133L 스프링을 사용할 수도 있으므로 스프링을 변경하여 2인치 wc와 10psig/5mbar 및 0.69bar 사이에서 압력 설정을 변경할 수 있습니다.

• 모니터링 애플리케이션에 적합한 유형 133L, 133H 및 133HP - 유형 133L, 133H 및 133HP의 O-링 스템 씰은 제어된 압력에서 신체 압력을 분리합니다.• 우수한 충격 특성 및 빠른 응답 속도 - 스프링 케이스를 기존 벤트보다 빠르게 벤트하는 양방향 스태빌라이저 벤트 밸브로 인해 다이어프램 및 밸브 디스크 움직임의 지연이 최소화됩니다.

• 기포 방지 차단 - 단일 포트 구조, 넓은 다이어프램 영역 및 디스크 재료 및 시트 디자인과 함께 가벼운 비율의 스프링이 낮은 잠금 압력을 제공합니다.

• 스프링 및 다이어프램 효과 최소화 - 부스팅 시스템은 광범위한 흐름 조건에서 우수한 성능을 제공합니다.

• 좌석 간 조정이 필요하지 않음 - 균형 잡힌 단일 포트 설계로 완벽한 차단을 달성하기 위해 좌석 간 조정이 필요하지 않습니다.

• 트림 부품에 대한 손쉬운 접근 - 밸브 시트, 디스크 및 케이지는 본체가 일렬로 남아 있고 액추에이터 부분을 분해하지 않고 쉽게 제거됩니다.오리피스가 끼워져 있지 않습니다.

• 재사용 가능한 압력 씰 - 압력 씰에 사용되는 O-링은 개스킷과 달리 레귤레이터를 분해해도 일반적으로 손상되지 않습니다.

• 배관 응력에 대한 저항 - 파이프 응력에 저항하는 데 도움이 되는 강철 구조를 사용할 수 있습니다.



피셔 133L의 사양

사용 가능한 구성

유형 133H: 60psig/4.1bar의 입구 압력과 1.5~10psig/0.10~0.69bar의 출구 압력을 위한 직접 작동식 조절기, 세 가지 범위.

유형 133HP: 150psig/10.3bar의 입구 압력과 2~60psig/0.14~4.1bar의 출구 압력을 위한 직접 작동식 조절기, 7가지 범위.

유형 133L: 60psig/4.1bar의 입구 압력 및 2인치 wc ~ 2psig/5mbar ~ 0.14bar의 출구 압력을 위한 직접 작동식 조절기, 6가지 범위.

유형 133Z 제로 거버너: 20psig/1.4bar의 입구 압력 및 -1 ~ 4인치 wc/-2.5 ~ 10mbar의 출구 압력을 위한 직접 작동식 레귤레이터, 두 가지 범위.



본체 크기 및 연결구 스타일




신체 크기 바디 소재
NPT NS 주철 바디 WCC 스틸 바디
2" 50 NPT 또는 CL125 FF 플랜지 NPT 또는 CL150 RF 플랜지



최대 입구 압력(1)

표 2 참조

출구 압력 범위(1)

표 1 참조

최대 출구 압력(1)

표 2 참조

압력 등록

외부의;다운스트림 제어 라인이 필요합니다

제어 라인 연결

유형 133H, 133L 및 133Z: 3/4 NPT 내부 연결은 본체 콘센트(표준 위치) 바로 위에 위치하거나 지정된 경우 표준 위치의 오른쪽 또는 왼쪽 90°에 위치합니다.

유형 133HP: 1/4 NPT 본체 콘센트 바로 위에 위치한 내부 연결.

통풍구 연결

유형 133H, 133L 및 133Z: 스크린이 있는 내부 NPT 1개;표준 위치는 본체 콘센트 바로 위의 제어 라인 연결과 일치합니다.통풍구는 항상 제어 라인 연결 위에 위치합니다.

유형 133HP: Fisher Type Y602-7 벤트 어셈블리가 있는 본체 입구 바로 위에 위치한 1/2 NPT 내부 연결.

건축 자재

신체: 주철 또는 WCC 강철

오리피스와 케이지: 알류미늄

밸브 디스크: 알루미늄/네오프렌(CR) 또는 알루미늄/플루오로카본(FKM)(3)

O-링: 니트릴(NBR) 또는 탄화플루오르(FKM)(3)

다이어프램: 니트릴(NBR)/나일론(PA)(액추에이터의 네오프렌(CR))

또는 탄화플루오르(FKM)(3)/고분자 열가소성

가이드 부싱: 나일론(PA)

줄기와 줄기 슬리브: 스테인레스 스틸

다이어프램 플레이트: 강철

밸런싱 다이어프램 플레이트: 도금강

스프링 케이스 및 클로징 캡:

유형 133HP: 주철

유형 133H, 133L 및 133Z: 알류미늄

로워 케이싱:

유형 133H, 133L 및 133Z: 알류미늄

유형 133HP: 강철

조정 나사:

유형 133H 및 133Z: 놋쇠

유형 133L: 알류미늄

유형 133HP: 강철

선택적 제한 고리: 알류미늄

대략적인 배송 무게

유형 133H, 133L 및 133Z NPT 연결구: 35파운드/16kg

유형 133H, 133L 및 133Z 플랜지 연결구: 40파운드/18kg

유형 133HP NPT 연결구:

56.5파운드/26kg

유형 133HP 플랜지 연결구:

62.5파운드/28kg



표 1. Fisher 133 시리즈 배출구 압력 범위

유형 출구 압력 범위 제어 스프링
싸이 술집 색상 코드 자유 길이 와이어 직경
인치 mm 인치 mm
133H 1.5 ~ 3
2에서 5
5에서 10
0.10 ~ 0.21
0.14 ~ 0.34
0.34 ~ 0.69
주황색
노란색
파란색
6.91
6.47
6.19
176
164
157
0.250
0.283
0.375
6.35
7.19
9.53
133HP 2에서 5
4.5 ~ 10
6~20
16~30
26~40
36 ~ 50
45 ~ 60
0.14 ~ 0.34
0.31 ~ 0.69
0.41 ~ 1.4
1.1 ~ 2.1
1.8 ~ 2.8
2.5 ~ 3.4
3.1 ~ 4.1
노란색
주황색

빨간색
파란색
녹색
하얀
8.5
8.5
8.25
8.25
8.25
8.25
8.25
216
216
210
210
210
210
210
0.282
0.343
0.375
0.438
0.500
0.500
0.531
7.16
8.71
9.52
11.1
12.7
12.7
13.5
133L 및 133H 2" ~ 4" 화장실
3.5인치 ~ 6인치 화장실
5" ~ 9" 화장실
8.5인치 ~ 18인치 화장실
14인치 ~ 28인치 화장실
0.75 ~ 2
5~10mbar
9~15mbar
12~22mbar
21~45mbar
35~70mbar
0.05 ~ 0.14
갈색
빨간색
검은 색
하얀
녹색
파란색
6.13
7.53
7.88
7.5
7.25
7.09
156
191
200
191
184
180
0.109
0.112
0.130
0.156
0.182
0.225
2.77
2.84
3.30
3.96
4.62
5.72



소개 설명

그림 1에 표시된 133 시리즈 직접 작동식 가스 조절기는 주로 용광로, 버너 및 기타 기기에 가스를 공급하는 산업용 및 상업용 응용 프로그램을 위해 설계되었습니다.133 시리즈 밸런싱 시스템을 통해 조절기는 다양한 입구 압력 조건에도 불구하고 최대 연소 효율을 위해 가스 압력을 정확하게 제어할 수 있습니다.단일 포트 구조는 완벽한 차단 기능을 제공합니다.레귤레이터의 작동을 위해서는 외부 다운스트림 제어 라인이 필요합니다.각 유형의 출구 압력 범위는 표 1을 참조하십시오.133 시리즈 레귤레이터는 NPT 또는 플랜지 연결부가 있는 2인치/DN 50 본체 크기로 제공됩니다.과압 보호 장치로 릴리프 밸브를 사용하는 애플리케이션에 개방 용량이 너무 높은 경우 옵션 제한 칼라(그림 2)를 설치할 수 있습니다.칼라는 최대 개방 용량을 표준 최대 개방 용량의 25%, 40% 또는 60%로 줄입니다.

작동 원리

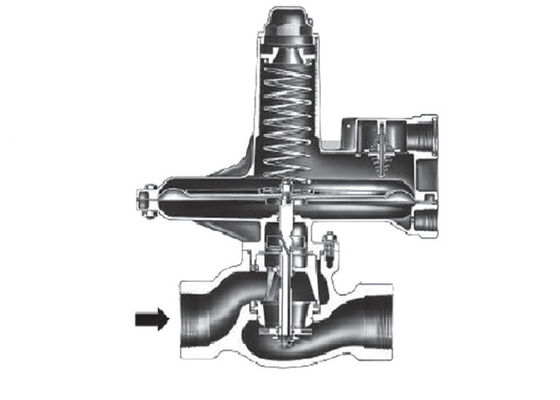

그림 4의 작동 회로도를 참조하십시오. 133 시리즈에서 다운스트림 압력은 외부 제어 라인을 통해 다이어프램 아래에 등록되고 작동 매체로 사용됩니다.수요가 증가하면 다운스트림 압력이 낮아지고 스프링이 다이어프램과 스템 어셈블리를 아래로 이동하여 밸브 디스크를 열고 다운스트림 시스템에 더 많은 가스를 공급할 수 있습니다.수요 감소는 다운스트림 압력을 증가시키고 다이어프램과 스템 어셈블리를 위로 이동시켜 밸브 디스크를 닫고 다운스트림 시스템으로의 가스 공급을 줄입니다.

부스팅 시스템

133 시리즈는 밸런싱 다이어프램과 부스팅 시스템을 통합합니다.레귤레이터가 잠기면 입구 압력은 케이지 상단의 등록 구멍을 통해 밸브 디스크 상단과 밸런싱 다이어프램 하단에 등록됩니다.또한 하류 압력은 등록 디스크의 홈과 스템과 스템 슬리브 사이의 환형 공간에 의해 형성된 통로를 통해 밸브 디스크의 바닥과 밸런싱 다이어프램의 상단에 등록됩니다.밸브 디스크가 열리면 가스는 밸브 디스크 가장자리를 통해 입구에서 출구로 흐릅니다.등록 디스크 근처의 밸브 디스크 아래에는 가스 흐름이 거의 없습니다.등록 디스크 근처의 가스 압력은 가스 속도가 압력을 낮추는 경향이 있는 흐름 경로보다 높습니다.디스크 근처의 더 높은 압력은 등록 디스크와 스템과 스템 슬리브 사이의 환형 공간을 통해 밸런싱 다이어프램 상단에 등록됩니다.밸런싱 다이어프램 상단에 등록된 이 압력은 디스크 하향 이동을 돕고 스프링 및 다이어프램 효과를 보상합니다.이것은 레귤레이터 범위 능력과 성능을 향상시킵니다.유형 133H, 133L 및 133Z의 양방향 스태빌라이저 벤트 밸브 레귤레이터가 다운스트림 압력 증가에 반응하면 다이어프램이 위쪽으로 이동합니다.다이어프램이 상승하면 공기의 움직임으로 인해 하부 벤트 안정 장치가 위쪽으로 이동하여 상부 안정 장치가 함께 운반됩니다(그림 5 참조).이것은 다이어프램 위의 공기가 다이어프램 움직임의 지연을 최소화하기에 충분히 빠르게 대기로 배출되도록 합니다.다이어프램이 떨어지면 공기가 통풍구로 유입되어 생성된 부분 진공을 채우고 상부 통풍구 안정 장치가 오리피스 판에 닿도록 합니다.상부 스태빌라이저의 웹을 통해 흐르는 공기는 하부 스태빌라이저를 엽니다(그림 5 참조).정상 상태 조건에서 레귤레이터를 사용하면 두 스태빌라이저가 모두 닫히고 정상적인 작동을 안정화하는 데 도움이 되는 작은 구멍만 열립니다.



과압 보호

대부분의 조절기의 경우와 마찬가지로 133 시리즈 조절기의 배출구 압력 등급은 유입구 압력 등급보다 낮습니다.실제 입구 압력이 출구 압력 정격을 초과하는 경우 일부 유형의 과압 보호가 필요합니다.133 시리즈의 최대 입구 및 출구 압력은 표 2에 나와 있습니다. 모든 모델은 최대 비상 입구 압력을 초과하는 입구 압력으로부터 보호되어야 합니다(표 2 참조).레귤레이터의 출구 압력 설정을 초과하는 출구 압력은 유형 133H, 133L 및 133Z의 경우 3psig/0.21bar를 초과하거나 유형 133HP의 경우 40psig/2.8bar를 초과하면 다이어프램 플레이트 및 밸브 디스크와 같은 내부 부품이 손상될 수 있습니다.이러한 비상 압력 제한 아래에서 레귤레이터 작동이 손상 가능성을 배제하지 않습니다.
