압력 감소를 위한 67DFR 모형 피셔 압력 감소 규칙

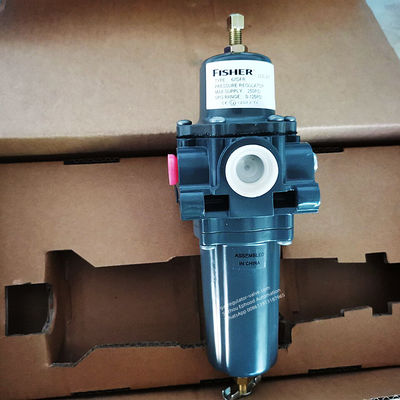

피셔 67DFR 계장품 필터 레귤레이터

피셔 67DFR 필터 레귤레이터는 어떤 인식할 수 있는 누출 없이 믿을 만한 마감을 위한 연질 시이트로 필터와 내부 안전 밸브를 가지고 있습니다.

일반적으로 규제 기관의 모델이 67DFR명 익숙한 피셔는 가스 유체에서의 끊임없이 계속되는 감압을 조종사 조작된 것 전달합니다
제어기들과 다른 공기 계측기. 이용 가능한 구성 테이블에 나타난 바와 같은, 규제 기관의 구분
다양한 플로우 요구사항을 충족시킬 수 있습니다.

이용 가능한 구성


온도 성능
니트릴 (NBR)로 :
표준 볼트결합 : -20 내지 180' Ｆ / -29 내지 82' Ｃ
계측기로 : -40 내지 180' Ｆ / -40 내지 82' Ｃ

피셔 67CFR 내부 구호 성능

단지 작은 대좌 누출을 위한 저 캐패시티 ; 흡입구 압력이 하류로 흐르는 장비의 최대 정력 압력을 초과할 수 있거나, 규제의 최대 수단 정력 압력을 초과하면 다른 초과압 방지는 제공되어야 합니다.

현명한 블리드 체크 밸브 설정 포인트

6 psi / 0.41 바 차이

피셔 67CFR 필터 레귤레이터 : 필터 성능

무료 구역 : 12 번 관체부

마이크론 평가 : 폴리에틸렌 필터 (표준) : (선택적인) 5 마이크론 유리 섬유 필터 : 5 마이크론 PVDF 또는 스테인레스강 필터 (선택적) : 40 마이크론

배출 밸브와 스프링 케이스 벤트 위치

주입구 표준, 선택적인 다른 위치들로 제휴됩니다

동작원리

67CFR 필터 레귤레이터 하류 압력은 진동판에서 하단 측에 내부로 등록됩니다. 필터 레귤레이터에서의 하류 압력이 세트 압력에 또는 위에 있을 때, 밸브 플러그는 오리피 ce에 고정되고 규제 기관을 통하여 오더블유 어떤 fl도 있지 않습니다. 수요가 증가할 때, 하류 압력은 봄이 오리피 ce로부터 아래 줄기와 밸브 플러그를 치우면서, 연장될 수 있게 허락하여 조금 떨어집니다. 이것은 규제 기관을 통하여 오더블유 fl을 허락합니다.

내부 구호 (유형 67CR, 67CSR, 67CFR, 및 67CFSR)

만약 어떤 이유로 정상 운전 상태의 밖에 하류 압력이 규제 기관의 설정값을 초과하면, 진동판이 구호 좌석을 떠날 때까지 하류 압력에 의해 만들어진 군이 진동판을 높일 것입니다. 이것은 통과액에게 표시가 된 구호를 허락합니다. 유형 67CR, 67CSR, 67CFR, 또는 67CFSR 위의 안전 밸브는 정상 작동, 이로써 컨어빙 플랜트 공기 동안 하류에서부터 대기까지 공중의 누수를 방지하는 탄성체 플러그입니다.

현명한 블리드 에어셋

몇몇의 경우에, 그것은 흡입구 압력이 잃어버리거나, 규제의 설정값 아래로 떨어지면 하류 압력을 다 써버리기에 바람직합니다. 예를 들면, 규제 기관이 장비에 설치되면 때때로 그것은 어떤 흐름 요구도 가지고 있지 않지만, 흡입구 압력의 손실에 역류에 기대됩니다. 유형 67CFR와 67CFSR는 이 적용을 위한 내부 첵 밸브를 포함하는 현명한 블리드 선택으로 주문될 수 있습니다. 작동 동안, 흡입구 압력이 잃어버리거나, 규제 기관의 설정값의 아래로 감소하면, 하류 압력은 뒤로 규제 기관과 체크 밸브를 통하여 상류를 흘릴 것입니다. 이 옵션은 규제 기관, 이로써 컨어빙 플랜트 공기의 고정된 블리드 하류에 대한 필요성을 제거합니다.

초과압 방지

67C 직렬필터 규제는 그들의 최대 흡입구 압력 등급 보다 낮은 최대 배출구 압력 등급을 가지고 있습니다. 흡입구 압력이 최대 수단 정력 압력을 초과할 수 있다면 압박 릴리빙 또는 압박 제한 장치는 필요합니다.

형태 67CR, 67CSR, 67CFR, 및 67CFSR는 단지 작은 대좌 누출을 위해 저 캐패시티 내부 안전 밸브를 가지고 있습니다. 최대 흡입구 압력이 하류로 흐르는 장비의 최대 정력 압력을 초과할 수 있거나, 규제의 최대 수단 정력 압력을 초과하면 다른 초과압 방지는 제공되어야 합니다.
