| 원래 장소: | 멕시코제 |
| 브랜드 이름: | Fisher |
| 모델 번호: | 657, 667 |
| 최소 주문 수량: | 협상 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 나무상자 |
| 배달 시간: | 30 근무일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 매달 200개 세트 |
| 이름: | 피셔 657과 667 공압 다이어프램 작동기 | 모델: | 657,667 |
|---|---|---|---|
| 작동: | 선형, 스프링-리턴합니다 | 제어 타입: | / 꺼짐 상태에 질식하기 |
| 전원: | 공기이고 매뉴얼입니다 | 밸브 유형: | 앵글 밸브, 글러브 밸브 |
| 하이 라이트: | 어부는 제어밸브를 흘립니다,어부 차동 압력 조절기,피셔 657과 667 공압식 발동자 |
||

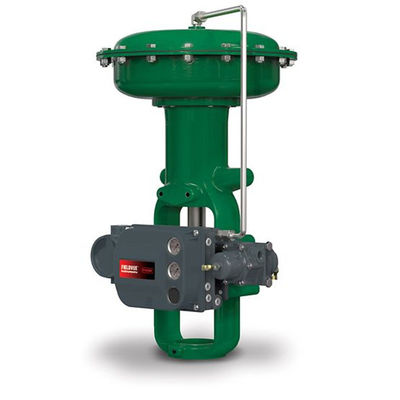

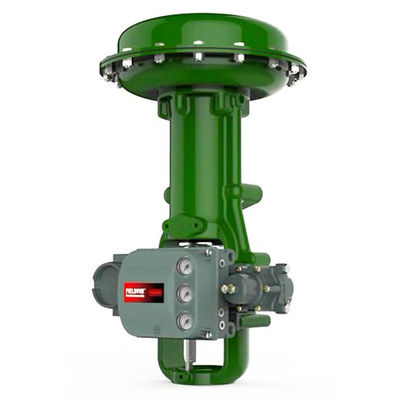

제어밸브를 위한 오래가는 피셔 657과 667 공압 다이어프램 작동기
피셔 657과 667 다이어프램 작동기
피셔 657과 667 작동기는 / 꺼짐 상태 또는 제어 밸브류의 교축 작용에 신뢰할 수 있어서 공급하도록 설계됩니다. 이러한 스프링 반대하는 다이어프램 작동기는 변화하는 제어기 또는 밸브 위치조절기 공압 배출 신호에 응하여 밸브 플러그를 밸브에 위치합니다.
657 작동기가 디렉트-액팅 반면에, 667은 르베르스-액팅.
특징
필수적 장착 패드는 전통적 장착 브라켓을 제거하고, 증가하도록 요구된 부분의 수를 감소시킵니다.
피셔 FIELDVUETM 기구와 쌍을 이룰 때 외부 배관과 맞춤에 대한 필요성을 제거하는 필수적 공기 통로를 통합시킵니다.
둘다 657과 667 작동기는 전통적 브라켓 기반을 둔 마운팅 킷을 이용하는 악기와 호환 가능합니다. 요구될 때 667은 외부적으로 기구 또는 부속물을 위해 관을 달 수 있습니다.
스프링 비율과 트래벌 스톱과 수동 구동부들은 거의 모든 제어밸브 적용도 가능합니다.
여행 전체에 걸쳐 지역 이동을 최소화하면서, 주형을 떠서 만드는 진동판은 깊은 다이어프램 케이싱에서 이동합니다.
이로써 응답 시간을 최소화하면서, 압력 측면 위의 얕은 마개는 그쪽에서 감소된 부피를 의미합니다.
주형을 떠서 만드는 진동판은 주어진 격판 치수를 위한 최대 쓰러스트를 허락합니다.
울퉁불퉁한 트식-월드 무쇠와 철골 구조체는 향상된 안정성과 코로우젼 프로텍션을 제공합니다.
| 작동 | 선형, 스프링-리턴합니다 |
| 제어 타입 | / 꺼짐 상태에 질식하기 |
| 전원 | 공기이고 매뉴얼입니다 |
| 밸브형 |
앵글 밸브, 글러브 밸브 |
이용 가능한 구성
표준 작동압력범위
657과 667 : 0.2 1.0개 바 (3 내지 15 표준 평방 인치 당 폰드) 또는 0.4 내지 2.0 바 (6 내지 30 표준 평방 인치 당 폰드)에
657-4와 667-4 : 0.2 1.9개 바 (3 내지 27 표준 평방 인치 당 폰드)에
667 76 사이즈 : 0.4 2.0개 바 (6 내지 30 표준 평방 인치 당 폰드) 또는 0 내지 3.1 바 (0 내지 45 표준 평방 인치 당 폰드)에
출력 표시
스테인레스 스틸 디스크 또는 지시자와 눈금 스케일
작동 온도 범위
표준 구성 (니트릴 탄성체) : -40 내지 82C (-40 내지 180F)
선택적 구조 (실리콘 진동판) : -40 내지 149C (-40 내지 300F)
최대 밸브가 박스 온도를 쌉니다 : 무쇠 멍에와 427C(800F)
단일 접속
30- 60 사이즈와 667 76 사이즈 : 1/4 NPT 내부의
70과 87 사이즈 : 1/4 NPT 내부 부싱과 1/2 NPT 내부의
80 사이즈
657 : 1/4 NPT 내부 부싱과 3/4 NPT 내부의
667 : 1/4 NPT 내부 부싱과 1/2 NPT 내부의
100 사이즈 : 1/4 NPT 내부 부싱과 1 NPT 내부의

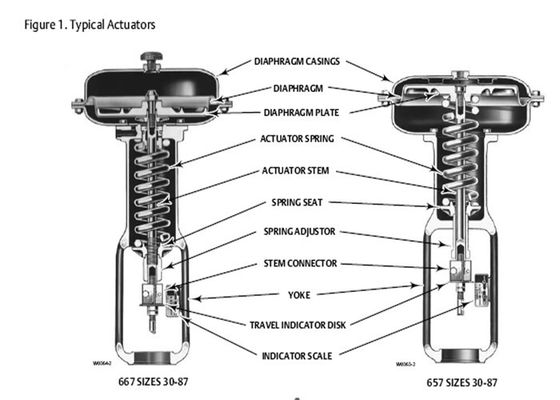

건축 소재
다이어프램 케이싱
30 사이즈 - 87 : 강철
80 사이즈 : 철 또는 철강을 던지세요
100 사이즈 : 주물 알루미늄
진동판
30 사이즈 - 87 : 나일론 위의 니트릴, 폴리에스테르 위의 실리콘
100 사이즈 : 폴리에스테르 위의 니트릴
다이아프램 판
657 30- 60, 100 사이즈 : 주물 알루미늄
657 70 사이즈 - 87 : 철 또는 철강을 던지세요
667 30 사이즈 - 60, 100 : 알루미늄 또는 강철을 던지세요
667 70 사이즈 - 87 : 철 또는 철강을 던지세요
작동기 스프링 : 강철
봄 조정자 : 강철
스프링 시트 : 철강 또는 무쇠
액츄에이터 스템 : 강철
이동 지시기 : 스테인레스 강
O-벨소리 : 니트릴
실 부싱 : 놋쇠
굴대 연결기 : 아연도금 스틸요크
30 사이즈 - 80 : 철 또는 철강을 던지세요
100 사이즈 : 강철
직접적 행동
모든 657 작동기는 직접 작동입니다. 상위 다이어프램 케이싱에 대한 적용하는 기압은 아래쪽으로 액츄에이터 스템을 강행합니다. 이 압력이 감소될 때, 대적하는 전단력은 위로 향하여 액츄에이터 스템을 이동합니다. 만약 로딩이 불량을 압박하면, 봄은 극단적 상위 방향 위치에 줄기를 강행합니다. 이것은 가까운 밸브에 대한 컴퓨터 시스템을 위한 개방 실패 활동과 열린 밸브에 대한 컴퓨터 시스템을 위한 불량 닫힌 활동을 제공합니다.
657-A 직동 액츄에이터는 미끄러져 움직이는 줄기 밸브에 쓰였습니다. 30 에서 100 사이즈에 이용할 수 있습니다.
657-4-A 657 102 밀리미터로 설계되는 (4 인치) 70과 87 사이즈에서 작동기는 이동합니다.
역 활동
모든 667 작동기는 역작용입니다. 더 낮은 다이어프램 케이싱에 대한 적용하는 기압은 대적하는 전단력에 반대하여 위로 향하여 액츄에이터 스템을 강행합니다. 이 부하압이 감소될 때, 봄은 아래쪽으로 액츄에이터 스템을 이동합니다. 만약 로딩이 불량을 압박하면, 봄은 극단적 하향 위치에 줄기를 강행합니다. 작동기
가까운 밸브에 대한 컴퓨터 시스템을 위한 불량 닫힌 활동과 열린 밸브에 대한 컴퓨터 시스템을 위한 개방 실패 활동을 제공하세요.
667-A 르베르스-액팅 작동기는 미끄러져 움직이는 줄기 밸브에 쓰였습니다. 30 에서 100과 76 사이즈에 이용할 수 있습니다.
667-4-A 667 102 밀리미터로 설계되는 (4 인치) 70과 87 사이즈에서 작동기는 이동합니다.
