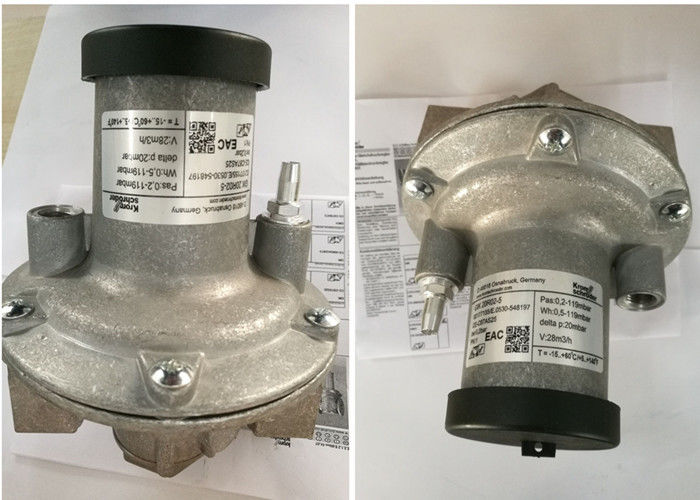

크로무 슈뢰더 비율 조절기 GIK40R02-5

Krom Schroder 브랜드 GIK20R02-5 비율 조절기

Krom Schroder 브랜드 가스 압력 조절 밸브 200 Mbar 작동 최대 압력 GIK20R02-5

Krom Schroder 비율 조절기는 다음과 같은 모델을 제공할 수 있습니다: GIK20R02-5; GIK25R02-5; GIK40R02-5; GIK50R02-5

응용 분야
가스/공기 비율 조절기 GIK 및 GI는 일정한 공기-가스 비율을 유지하고 예열된 연소 공기가 없는 설치에서 가스 버너의 상류 가스 압력을 조절하는 데 사용됩니다. 변조 제어를 위한 GIK 및 GI, 고/저/꺼짐 제어를 위한 바이패스가 있는 GIK..B. 변환 키트가 있는 제로 압력 조절.

기능

가스/공기 비율 조절기는 연소 공기 라인의 압력에 의해 활성화됩니다. 공기 제어 압력에 대해 1:1 비율로 가스 출구 압력을 조절합니다. 버너 용량은 공기 제어 밸브를 사용하여 변경됩니다.
로 내의 압력 변동은 가스 및 공기 처리량에 동일한 영향을 미치므로 가스-공기 혼합물이 변경되지 않습니다. 낮은 화력은 조절기 스프링을 조정하여 설정할 수 있습니다.
고/저 제어(GIK..B)의 경우 스프링을 완전히 이완해야 합니다. 최소 유량은 바이패스를 통해서만 흐릅니다. 높은 화력 설정은 버너의 오리피스 또는 밸브를 통해 수행됩니다.

기술 데이터
GIK, GI
가스 유형: 천연 가스, 도시 가스, LPG(기체), 생물학적으로 생산된 메탄, GIK..L, GI..L은 공기 전용.
최대 입구 압력: 3 psig (200 mbar).

연소 공기 제어 압력: 0.2 ~ 48 "WC (0.5 ~ 120 mbar).
출구 압력: 0.08 ~ 47.5 "WC (0.2 ~ 119 mbar).
입구 압력 pe와 출구 압력 pa 사이의 차압: 최대 40 "WC(100 mbar).
전송 비율: 1:1.
바이패스 직경 GIK..B: GIK 15–25: 표준 0.06인치(1.5mm), 최대 0.157인치(4mm) 가능
GIK 40–50: 표준 0.197인치(5mm),
최대 0.354인치(9mm) 가능.
최소 유량에서 조정 범위: -1.2 ~ +1.2 ”WC (-3 ~ +3 mbar).

GIK
연결: NPT 나사산.
제어 라인 연결: 1/4 NPT.
하우징: 알루미늄.
다이어프램: Perbunan.
밸브 시트: 알루미늄.
밸브 디스크: 플라스틱.
밸브 디스크 씰: Perbunan.
바이패스 나사: 황동.
주위 온도:
-4 ~ +158°F (-20 ~ +70°C).
