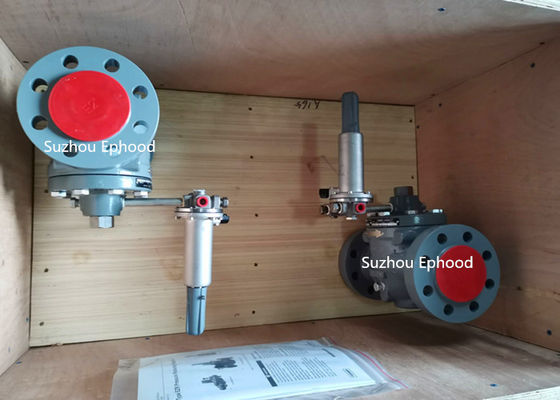

Fisher EZR 감압 레귤레이터

에머슨 피셔 EZR 시리즈 압력 감소 조절기

피셔 EZR 고 흐름률 피셔 가스 조절기 / 161EB 파일럿을 가진 압력 감소 조절기

EZR형 조종사 조작, 압력 절감 조절기 정확하고 부드럽고 조용한 작동, 단단한 셔팅, 그리고 먼지 서비스에서도 긴 수명을 제공하기 위해 설계되었습니다.EZR 시리즈는 천연 가스 전송 / 유통 시스템과 같은 다양한 응용 프로그램에 설치 될 수 있습니다.산업 및 상업 시설.EZROSX 타입은 가스의 하류 시스템으로의 흐름을 완전히 차단함으로써 과압 보호 및/또는 압력 보호를 제공하는 슬램 닫기 장치로 제공됩니다..

특징

*튼튼한 셔트오프 (Tight Shut-off) 금속 플러그는 입자와 잔해를 대막에서 벗어나도록 설계되어 우수한 셔트오프를 제공하며 유지 관리 간격 사이의 시간을 증가시킵니다.

*잔해 보호 EZR 시리즈 케이지의 혁명적 흐름 경로는 잔해로 인한 손상을 최소화하고 스테인레스 스틸 입수 필기는 큰 입자가 대막을 손상시키는 것을 방지합니다.
* 긴 수명 현장 검증 된 디파파그램 디자인은 단성, 내구성 및 서비스 수명을 높이기 위해 층화된 직물, 높인 구슬 가장자리 및 형성 된 모양을 통합합니다.

* 높은 용량 EZR 시리즈의 흐름 경로는 가장 조용한 작동과 결합하여 최고 수준의 용량을 생산합니다.피셔TM 제품은 실험실 테스트를 통해 공개 된 흐름 용량의 100%를 확신 할 수 있습니다..

*여행 지표 ᆞ시스템 사용 중 검사 및 문제 해결

*높은 정확성 ◎ 161EB 시리즈, 161AY 시리즈 및 PRX/120 타입 파일럿에서 제공하는 여러 출구 압력 범위와 좁은 비율 대역은 EZR 시리즈에 긴밀하고 정확한 제어 기능을 제공합니다.

*통합된 Slamshut ◎ EZR-OSX형 슬램 셔트: 과압 또는 저압 상태에서 가스 서비스를 중단합니다.


사양

사용 가능한 구성
표 1 참조
부대 크기, 재료, 끝 연결 및 압력 등급
표 2 참조
최대 입구 압력:비상: 175 psig / 12.1 bar,운동: 표 3 참조
최대 출력 압력:
비상 (케이징): 15psig / 1.0bar;내부 부품 손상을 방지하기 위해: 3psig / 0.21bar,출구 압력 설정 이상의 차차
출력 압력 범위
조절기: 3.5 in. w.c에서 10 psig / 9 mbar에서 0.69 bar 참조 4 표
내부 구제 성능
온도 능력:-20~150°F / -29~66°C

스프링 케이스 Vent 연결

내적 지원: 1 NPT

높은 용량 구제: 2-1/2 NPT

외부 등록 연결3/4 NPT

주요 밸브 몸 크기, 끝 연결 스타일, 최대 베어링 압력

출구 (통제) 압력 범위 및 전형적인 비율 대역
