제품 상세 정보:
|
| 옆: | DN150-DN1600 | 압력: | PN10/PN16/150 psi/200 psi |
|---|---|---|---|
| 벨브 몸통 물자: | 무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 등 | 적용 가능한 매체: | 민물, 하수 오물, 바닷물, 약한 산 및 알칼리, 등 |
| 강조하다: | 웨이퍼 작풍 나비 벨브,나비 통제 벨브 |
||
이점:
요약:

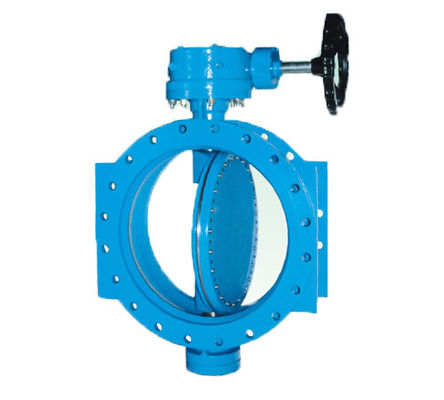

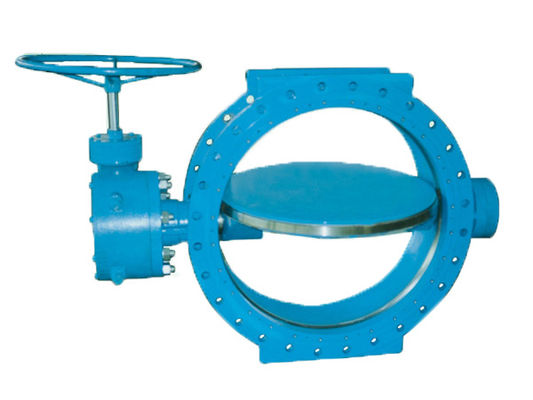

o 이중 Eccontric 버터플라이 밸브는 안정적인 밀봉 특성을 가지고 있습니다.매체는 어느 방향에서 왔는지에 관계없이 밸브에 의해 효율적으로 밀봉될 수 있습니다.따라서 이 밸브는 방향 요구 사항이 없는 음용수 파이프에 특히 적합합니다.
독특한 디자인:
o 몸체와 디스크는 내,외면 모두 에폭시 수지로 코팅되어 있습니다.따라서 밸브는 우수한 부식 방지 특성을 가지고 있습니다.
o 밀봉 위치에 흑연 또는 기타 유기 물질이 없으므로 밸브가 더 긴 수명을 유지하는 동시에 매체에 부식이 발생하지 않습니다.
o Metal-seal 링 위치를 모든 방향으로 조정할 수 있으므로 최소 토크로 밸브를 작동할 수 있습니다.금속 씰 링이 부주의 또는 기타 이유로 고장난 경우 쉽게 변경할 수 있습니다.0 그래파이트 패킹 대신 NBR 또는 EPDM O-링이 샤프트 씰에 적용되어 유지 보수가 필요 없습니다.
o DN1200부터 헤드 로스를 줄이기 위해 플라잉 디스크 형태의 디스크를 적용하였습니다.
o DN1800부터 자체 윤활 베어링이 적용되어 작동 토크를 줄입니다.
디자인 기준: DIN3354
플랜지: DIN2501
대면 치수: DIN3202 또는 Bs5155ẞ상단 플랜지: ISO5211
테스트 표준: DIN3230 또는 GB/T 13927
작동 온도: NBR <80"C EPDM<120C FPM S1 60C
기술적 특징 :
| 공칭 직경 | DN150~1600mm | ||
| 공칭 압력 | 0.6Mpa | 1.0Mpa | 1.6Mpa |
| 강도 테스트 | 0.9Mpa | 1.5Mpa | 2.4Mpa |
| 기능 테스트 | 0.66MPa | 1.1Mpa | 1.76Mpa |
주요 구성 요소 및 재료:
| 아니요. | 이름 | 재료 |
| 1 |
본체, 디스크 |
QT500-7 내부 및 외부 에폭시 수지 코팅 |
| 2 | 줄기 |
Cr13,1Cr18Ni9TI 1Cr17Ni12Mo2Ti 스테인레스 스틸 min.13%Cr |
| 삼 | 스템 너트, 부싱 |
ZCuAl10Fe3 청동 CuAl10Fe3 |
| 4 | 씰 링, O-링 |
NBR, EPDM 또는 FBM |
테스트 조건
인벤토리 코너
설치
