제품 상세 정보:
|
| 모델: | 50~300Y42F-16Q-0 | 사이즈: | DN50-DN300 |
|---|---|---|---|
| 압력: | 1.6-16mpa | 온도: | NBR <80C EPDM< 120CFPM <160C |
| 밸브 본체 재질: | WCB | 적용 가능한 매체: | 물과 오일 베이퍼, 등 |
| 강조하다: | 트러니언은 볼 밸브를 탑재했습니다,스테인레스 강은 볼 밸브에 실을 뀄습니다,WCB 신체 강철 볼 밸브 |
||
이점
요약:

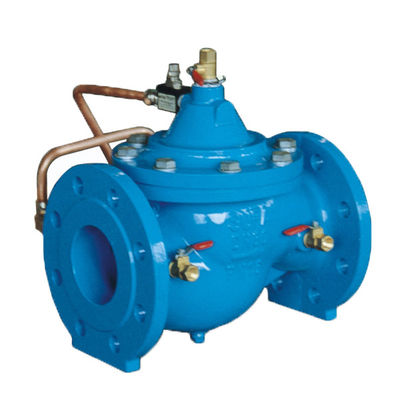

o 유선형 몸체, 원뿔 모양의 밀봉 표면이 있는 플로팅 볼 디스크 결합으로 밸브 사용 시 비정상적인 진동과 소음이 발생하지 않습니다.이는 또한 압력 손실을 줄이고 상류 압력의 범위를 다른 압력 밸브보다 훨씬 넓게 만들고 압력 출력을 보다 안정적으로 만들 수 있습니다.

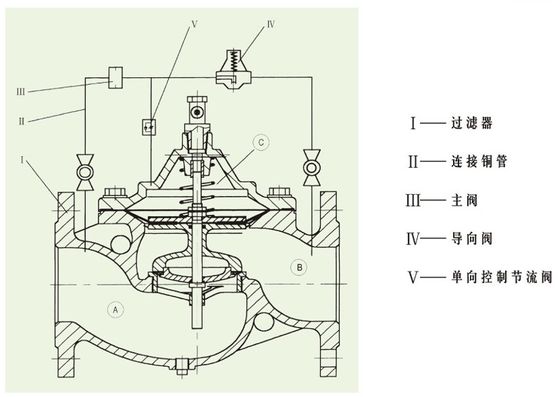

O 독특한 디자인:
o 유선형 바디.
o 결합된 플로팅 볼 밸브 클랙.
0 원뿔 모양의 밀봉 표면.
o 다이어프램 유형 제어.
0 파이프 시스템에 설치된 필터.
o 바닥의 나사 구멍은 침전물을 청소할 수 있습니다.
O 우수한 부식 방지:
o 내부 및 외부 에폭시 수지 코팅.
o 플로팅 볼과 필터는 모두 청동으로 만들어졌습니다.
신뢰할 수 있는 건강 특성:
O 에폭시 수지 코팅은 GB/T17219까지입니다.
0 실링재는 고무와 PTFE로 되어 있습니다.
0 트림은 스테인리스 스틸 또는 청동으로 만들어집니다.
적용 범위:
O 음용수 공급, 건물 건설 등.
기술적 특징 :
|
테스트 표준 |
GB12245 | |
|
공칭 압력 |
1.0Mpa | 1.6Mpa |
|
강도 테스트 |
1.5Mpa | 2.4Mpa |
|
기능 테스트 |
1.1MPa | 1.76Mpa |
|
다운스트림 압력 |
0.3-0.9Mpa | 0.3-1.5Mpa |
디자인 기준: GB12246
플랜지: DIN2501(GB/T17241과 동일)
작동 온도: 80C 미만
테스트 기준: GB12245
1주요 구성 요소 및 재료:
| 아니요. | 이름 | 재료 |
| 1 |
본체, 보닛 |
QT500-7 내부 및 외부 에폭시 수지 코팅 |
| 2 |
줄기, 봄 |
1Cr13,1Cr18Ni9TI 1Cr17Ni12Mo2Ti 스테인레스 스틸 min. |
| 삼 |
다이어프램, O-링 |
NBR,EPDM |
| 4 |
시트, 부싱, 디스크 |
ZCuAl10Fe3 청동 |
| 5 |
씰 링 |
PTFE |
테스트 조건
인벤토리 코너
설치
