제품 상세 정보:
|

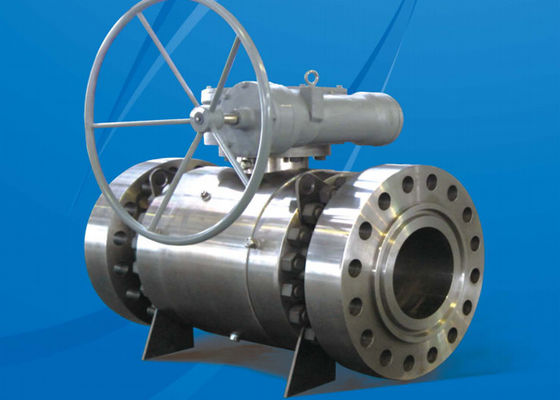

| 이름: | 스테인레스 스틸 트러니언 장착 볼 밸브 | 압력: | 클래스600 |
|---|---|---|---|
| 연결 유형: | 플랜지 | 신체 / 보닛: | WCB, LCC, LCB,CF8,CF8M,CF3M |
| 볼 /는 유래합니다: | 316316L,304A105 | 연결 크기: | 18인치(DN450) |
| 손잡이: | 웜 베벨 기어 박스 | 연결 방식: | 플랜지와 트리 클램프가 될 수 있습니다. |
| 강조하다: | 316 ss 볼 밸브,트러니언 장착 볼 밸브 |
||
트리니온에 장착 된 볼 밸브 특징: 2 "~ 42" 사이즈의 밸브와 함께 전체 제품 라인 제공
ANSI 클래스 150LB - 2500LB, 가조제철로 볼트 또는 전체 용접된 몸체, 밀접한 결합 트리니언
낮은 작동 토크에 대한 블록 설계, 2차 좌석 밀폐기 기능.API-6D 밸브는
자발적으로 풀리는 좌석 또는 선택적으로 듀얼 피스톤 밀폐로 제공됩니다.
또한 사용할 수 있습니다. 각 밸브는 API-6D, API 6FA 및 Nace 요구 사항을 충족합니다. 옵션에는 줄기
확장기, 액추에이터, 파이프 펄프 및 특수 코팅.
턴니온에 장착된 볼 밸브는 API 6D의 모든 요구 사항과 다른 설계 코드들을 충족합니다.
최소 벽 두께는 ASME B16에 해당합니다.34밸브는 일반적으로 레버, gearbox와 함께 공급됩니다.
가동기 또는 고객 요청에 대한 맨 샤프트
설계 및 제조 표준:API 608, API 6D, ASME B16.34,
얼굴과 얼굴:ASME B16.10,API 6D,DIN 3202
플랜지 연결 크기:ASME B16.5, ASME B16.47, DIN 2543~2550, ASME B16.25
부트 용접 크기:ASME B16.25.
시험 및 검사: API 6D, API 598
표준 재료 부품 목록
| 아니죠 | 설명 | 소재 | 아니죠 | 설명 | 소재 |
| 1 | 좌석 스프링 | 17-7PH/인코넬 X-750Viton | 20 | 줄기 추진류 | 탄소로 채워진 PTFE |
| 2 | 좌석 밀봉 | 비톤, 부나 N | 21 | 커넥터 봉인 | 비톤, 부나 N |
| 3 | 좌석 받침대 | C.S. W/ENP, F316 | 22 | 볼트 | ASTM A 193-B7 |
| 4 | 좌석 삽입 | 나일론, PEEK | 23 | 줄기 봉인 | 비톤, 부나 N |
| 5 | 트리니온 핀 | 탄소 강철 | 24,32 | 스터드 | ASTM A 193-B7 |
| 6 | 트리니온 스드 | ASTM A193-B7 | 25 | 줄기 상단 봉인 | PTFE, 그래피트 |
| 7 | 트리니온 | 탄소 강철 | 26 | 열쇠 | 탄소 강철 |
| 8 | 트리니온 블록 | 탄소 강철 | 27,38 | 주입 장치 | 탄소 강철, F316 |
| 9 | 혈전 밸브 | 탄소 강철 | 28 | 스터드 | ASTM A193-B7 |
| 10 | 혈전 밸브 | 비톤, 부나 N | 29 | 지표 | AISI 304 |
| 11 | 몸체 | 탄소 강철 | 30 | 줄기 | C.S.W/ENP, F316 |
| 12,19 | 트리니온 베어링 | 에포시 W/PTFE 류 | 31 | 간질 | 탄소 강철 |
| 13 | 몸 봉인 | 316SS/그라포일, 비톤 | 33 | 모트 | 탄소 강철 |
| 14,15 | 볼트/노트 | B7/2H, B7M2HM | 32 | 손잡이 | DI, C.S |
| 16 | 공 추진류류 | 탄소로 채워진 PTFE | 35 | 기어 운영자 | CS.사건 |
| 17 | 어댑터 | 탄소 강철 | 36 | 이름판 | AISI 304 |
| 18 | 공 | C. S. W/ENP, F316 | 37 | 리베트 | AISI 304 |
