제품 상세 정보:
결제 및 배송 조건:
|
이름: | 규칙을 감소시키는 피셔 EZR 압력 | 끝 Connetion: | 2" CL600RF |
---|---|---|---|
최대 인레트 압력: | 103bar | 출구 압력 범위: | 10-40psi |
애플리케이션: | 보일러, 가열기 관리 체계, 연소 터빈 압축, 구금 이동, 건조기, 기능 & 가공 공용품의 불 & 가스 체계는, 히이터, 유동성 통제, 연료 관리 체계, 식물 공기, 압력 통제, | 타입: | 가스 규칙 |
하이 라이트: | 피셔 차압 조절기,피셔 유량 제어 밸브,고유량 피셔 가스 조절기 |

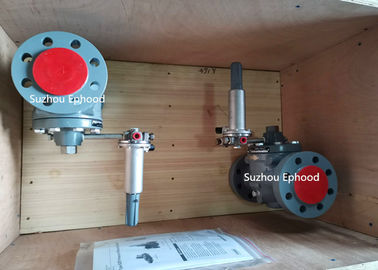

Emerson Fisher EZR 시리즈 감압 레귤레이터
유형 EZR 파일럿 작동식 압력 감소 레귤레이터는 더러운 서비스에서도 정확하고 부드럽고 조용한 작동, 긴밀한 차단 및 긴 수명을 제공하도록 설계되었습니다.EZR Series는 천연가스 송/배전 시스템, 산업 및 상업 시설 등 다양한 용도에 설치할 수 있습니다.EZROSX 유형은 다운스트림 시스템으로의 가스 흐름을 완전히 차단하여 과압 보호 및/또는 저압 보호를 제공하는 슬램 셧 장치와 함께 사용할 수 있습니다.
특징
*긴밀한 차단 - 금속 플러그는 다이어프램에서 입자와 파편을 편향시키도록 설계되어 우수한 차단을 제공하고 유지보수 간격 사이의 시간을 늘립니다.
* 파편 보호 - EZR 시리즈 케이지의 혁신적인 흐름 경로는 파편으로 인한 손상을 최소화하는 반면 스테인리스 스틸 주입구 스트레이너는 큰 입자가 다이어프램을 손상시키는 것을 방지합니다.
* 긴 수명 - 현장에서 입증된 다이파랙트 디자인은 레이어드 패브릭, 융기된 비드 엣지 및 몰딩된 모양을 통합하여 강도, 내구성 및 서비스 수명을 증가시킵니다.
* 고용량 - EZR 시리즈의 유로는 가장 조용한 작동과 결합된 동급 최고의 용량을 생성합니다.Fisher™ 제품은 실험실 테스트를 거쳤으므로 게시된 유량 용량의 100%를 안심하고 사용할 수 있습니다.
* 여행 표시기 - 서비스 중 검사 및 시스템 문제 해결 간소화
* 높은 정확도 - 161EB 시리즈, 161AY 시리즈 및 유형 PRX/120 파일럿이 제공하는 다중 출구 압력 범위와 좁은 비례 대역은 EZR 시리즈에 엄격하고 정확한 제어를 제공합니다.
* 통합 슬램 셧 - 유형 EZR-OSX 슬램 셧은 과압 또는 저압 조건에서 가스 서비스를 중단합니다.
명세서
사용 가능한 구성
표 1 참조
본체 크기, 재질, 연결구 및 압력 등급
표 2 참조
최대 입구 압력:비상: 175psig/12.1bar,작동: 표 3 참조
최대 출구 압력:
비상(케이싱): 15psig/1.0bar, 내부 부품 손상 방지: 3psig/0.21bar, 출구 압력 설정 위의 차동
출구 압력 범위
조절기: 3.5인치 wc ~ 10psig/9mbar ~ 0.69bar 표 4 참조
내부 구호 성과
온도 기능:-20 ~ 150°F / -29 ~ 66°C
스프링 케이스 벤트 연결
내부 릴리프: 1 NPT
고용량 릴리프: 2-1/2 NPT
외부 등록 연결:3/4 NPT
메인 밸브 본체 크기, 연결구 스타일, 최대 베어링 압력
메인 밸브 몸체 크기 | 재료 | 끝 연결 스타일 | 압력 | |
NPT | NS | |||
1"*1", 2"*1", 2"*2" | 25*25, 50*25, 50*50 | WCC 스틸 | CL150RF | 20바 |
CL300RF | 52바 | |||
CL600RF | 103바 |
출구(제어) 압력 범위 및 일반적인 비례 대역
유형 | 출구 압력 범위 | 비례대 | ||
싸이 | 술집 | 싸이 | 술집 | |
161AY 또는 161AYM |
6~15인치 화장실 0.5 ~ 1.2 1.2 ~ 2.5 2.5 ~ 4.5 4.5 ~ 7 |
15~37mbar 0.03 ~ 0.08 0.08 ~ 0.17 0.17 ~ 0.31 0.31 ~ 0.48 |
1인치 화장실 1인치 화장실 0.5 0.5 0.5 |
3mbar(2) 3mbar(2) 0.03(2) 0.03(2) 0.03(2) |
161EB 또는 161EBM |
5에서 15 10~40 30 ~ 75 70 ~ 140 130 ~ 200 200 ~ 350 |
0.35 ~ 1.0 0.69 ~ 2.8 2.1 ~ 5.2 4.8 ~ 10 9~14 14 ~ 24 |
0.5 0.5 0.6 1.3 1.5 삼 |
0.03(2) 0.03(2) 0.04(2) 0.09(2) 0.10(2) 0.21(2) |
161EB | 30 ~ 300 | 2.1 ~ 20.7 | 6 | 0.41 |
