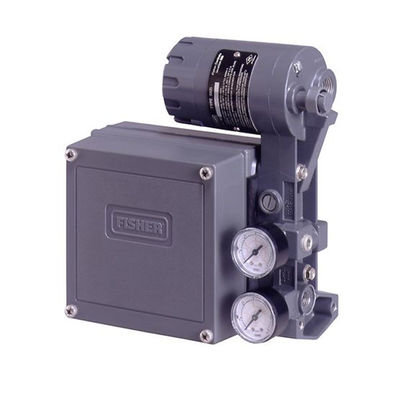

피셔 3582 압축 공기를 넣은 단 하나 임시 Positioner, 유형 3582i 전기 압축 공기를 넣은 벨브 Positioner

Fisher 3582 공압식 단동식 포지셔너 및 유형 3582i 전기 공압식 밸브 포지셔너
Fisher 3582 공압 밸브 포지셔너는 다이어프램 작동식 슬라이딩 스템 제어 밸브 어셈블리와 함께 사용됩니다.이 공압 밸브 포지셔너는 제어 장치로부터 공압 입력 신호를 수신하고 제어 밸브 액추에이터에 대한 공급 압력을 조절하여 공압 입력 신호에 비례하는 정확한 밸브 스템 위치를 제공합니다.

그림 1에 표시된 3582 시리즈 공압 밸브 포지셔너와 그림 2에 표시된 유형 3582i 전기 공압 밸브 포지셔너는 다이어프램 작동식 슬라이딩 스템 제어 밸브 어셈블리와 함께 사용됩니다.공압 밸브 포지셔너는 제어 장치에서 공압 입력 신호를 수신하고 제어 밸브 액추에이터에 대한 공급 압력을 조절하여 공압 입력 신호에 비례하는 정확한 밸브 스템 위치를 제공합니다.

Fisher 3582NS 포지셔너는 원자력 산업의 일반적인 요구 사항을 충족합니다.Type 3582NS 구조에는 고온 및 복사 수준에서 우수한 성능을 제공하는 재료가 포함됩니다.O-링은 EPDM(에틸렌 프로필렌)이고 다이어프램은 EPDM/Nomex입니다.EPDM은 니트릴보다 우수한 온도 기능과 저장 수명을 보여줍니다.Nomex 다이어프램 패브릭은 고온 및 복사 조건에서 향상된 강도 유지력을 보여줍니다.

또한 유형 3582NS 포지셔너는 Fisher의 10CFR50, 부록 B, 품질 보증 프로그램에 따라 "상업용 등급 전용"으로 인증되었습니다.

이들은 10CFR21 품목으로 공급될 수 있습니다.Fisher 유형 3582i 전기 공압 밸브 포지셔너는 유형 3582 공압 밸브 포지셔너에 설치된 유형 582i 전기 공압 변환기로 구성됩니다.

Emerson Fisher 브랜드 3582i 포지셔너는 DC 전류 입력 신호에 비례하는 정확한 밸브 스템 위치를 제공합니다. 그림 5에 표시된 유형 582i 전기 공압 변환기는 공장이나 현장에서 설치할 수 있는 모듈식 장치입니다( 2).컨버터는 DC전류 입력 신호를 수신하고 노즐/플래퍼 배열을 통해 비례 공압 출력 신호를 제공합니다.공압 출력 신호는 공압 포지셔너에 입력 신호를 제공하므로 원격 장착 변환기가 필요하지 않습니다.
3582 시리즈 공압 및 유형 3582i 전기 공압 밸브 포지셔너

명세서

사용 가능한 구성

유형 번호 설명 참조

입력 신호

3582 시리즈의 경우: 0.2 ~ 1.0bar(3 ~ 15psig), 0.4 ~ 2.0bar(6 ~ 30psig) 또는 분할 범위

유형 3582i만 해당:

4 ~ 20mA DC 정전류, 최대 30VDC 준수 전압, 범위 분할 가능

등가 회로

유형 3582i만 해당:

5.6볼트 제너 다이오드 3개로 분로된 120옴

출력 신호

유형: 최대 공급량의 최대 95%까지 작동기에 필요한 공압

동작(1): 공압 밸브 포지셔너 내에서 직접 및 역방향 필드 가역

공급 압력(1)

추천: 액츄에이터 요구 사항보다 0.3bar(5psi) 높음

최고: 3.4bar(50psig) 또는 액추에이터의 압력 등급 중 더 낮은 값

최대 입력 벨로우즈 압력 등급

2.4bar(35psig)

최대 정상 상태 공기 소비량(1)(2)

3582 시리즈의 경우

1.4bar(20psig) 공급: 0.38 일반 m3/hr(14.0scfh)

2.0bar(30psig) 공급: 0.48 일반 m3/hr(18.0scfh)

2.4bar(35psig) 공급: 0.54 일반 m3/hr(20.0scfh)

유형 3582i 전용

1.4bar(20psig) 공급: 0.42 일반 m3/hr(17.2scfh)

2.0bar(30psig) 공급: 0.53 일반 m3/hr(21scfh)

2.4bar(35psig) 공급: 0.59 일반 m3/hr(24scfh)

최대 공급 공기 수요(1)(2)

3582 시리즈 및 유형 3582i의 경우:

1.4bar(20psig) 공급: 4.7 일반 m3/hr(164.5scfh)

2.0bar(30psig) 공급: 7.0 일반 m3/hr(248.5)

2.4bar(35psig) 공급: 8.1 일반 m3/hr(285.5scfh)

성능

3582 시리즈의 경우:

독립 선형성(1): 출력 신호 범위의 ±1%

히스테리시스(1): 스팬의 0.5%

유형 3582i만 해당:

독립 선형성(1): 출력 신호 스팬의 ±2%

히스테리시스(1): 스팬의 0.6%

전자기 간섭(EMI)(1): IEC 801-3(1984)에 따라 테스트할 때 정상 상태 편차의 변화는 20 ~ 1000MHz에서 30V/m의 전자기장 강도에서 ±1% 미만입니다.포지셔너는 하우징 캡을 켜고 외부로 테스트합니다. 단단한 금속 도관의 현장 배선.

3582 시리즈 및 유형 3582i의 경우:

개방 루프 이득(출력 신호)(1):

0.2 ~ 1.0bar(3 ~ 15psig) 범위의 100

0.4 ~ 2.0bar(6 ~ 30psig) 범위의 55

운영 영향(1)

공급 압력, 3582 시리즈 장치의 경우: 밸브 트래블은 공급 압력의 bar당 1.67%(2psi당 0.25%) 미만으로 변경됩니다.

공급 압력, 유형 3582i 장치의 경우: 밸브 트래블은 공급 압력의 bar당 3.62%(2psi당 1.5%) 미만으로 변경됩니다.

작동 온도 한계(1)

표준 구조, 3582 시리즈 및

유형 3582i 장치: –40 ~ +71_C(–40 ~ +160_F)

유형 3582NS 장치: –40 ~ +82_C(–40 ~ +180_F)

EPDM 엘라스토머 사용

고온 구조(삼), 유형의 경우

3582A 및 C만 해당: –18 ~ +104_C(0 ~ +220_F)

전기 분류

유형 3582i만 해당:

위험 지역 분류 게시판 참조

특정 승인을 위해.

주택 분류

유형 3582i만 해당:

NEMA 3, IEC 60529 IP54: 장착 방향
통풍구 위치가 수평 아래에 있어야 함


특징

• 신속한 아날로그 트랜스미터 교체를 위해 기기는 기본 센서 데이터, 제로 레벨 오프셋, 차동 프로세스 SG 및 제로/스팬 절차만으로 구성될 수 있습니다.
• 정확한 고이득 아날로그-디지털 변환을 통해 프로세스 변수의 작은 변화를 측정할 수 있습니다.이를 통해 까다로운 액체 레벨, 인터페이스 또는 밀도 응용 분야에서 사용할 수 있습니다.
• 내부 온도 센서는 주변 온도 변화에도 불구하고 디지털 레벨 컨트롤러의 일관된 성능을 가능하게 합니다.
• 디지털 레벨 컨트롤러에 설계된 기계적 보호 장치는 성능 저하 없이 설치 또는 운송 중 자주 발생하는 물리적 학대를 견딜 수 있도록 도와줍니다.
• 현장 배선 연결은 전자 장치와 분리된 구획에 있습니다.이는 현장 배선에 의해 하우징으로 유입되는 습기로부터 전자 장치를 보호합니다.
• 프로세스 변수 측정을 부정확하게 만들 수 있는 오류를 감지하는 자가 진단을 포함합니다.


표 1. 분할 범위 기능
