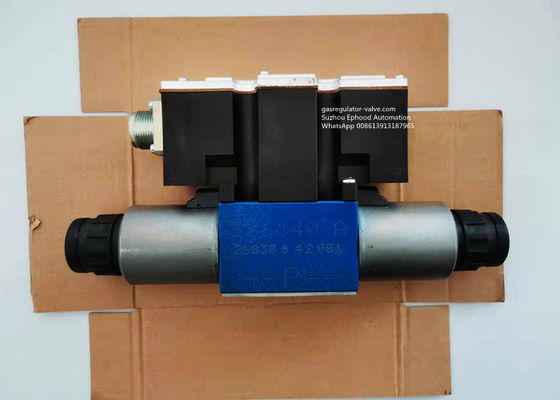

렉스로스 솔레노이드 밸브 렉스로스 방향 제어 밸브 3DREP6C 모델

비례 감압 밸브 3DREPE 6C

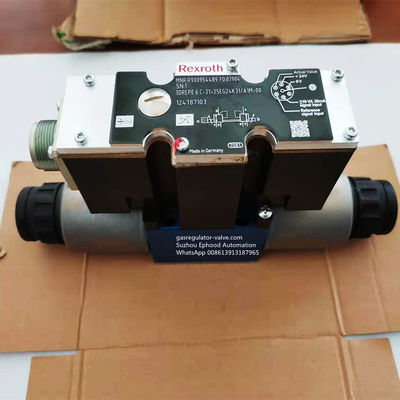

유압 밸브 렉스로스 모델 3DREPE 6C 2125EG24K31/A1M=00, 약속 어음 R900954489

3가지 방법 버전에서 비례하는 압력 릴리프 밸브

통합 관리 전자공학으로

제품 속성

특징

- 압력과 흐름의 방향을 제어하기 위한 조종된 비례 제어 밸브를 지시합니다

- 중심 스레드와 착탈 코일과 비례 전자석에 의한 작전

- 서브플레이트 장착 : ISO 4401에 따른 포팅 패턴

- 선택적인 매뉴얼 오버라이드

- 스프링 중심배열 제어 스풀

- 통합 관리 전자공학과 형태 3DREPE

- 형태 3DREP을 위한 외부 제어 전자공학 :

오우 아날로그 증폭기는 유로 카드 포맷 (별도 주문)에서 VT-VSPA2-1-2X/...를 타이핑합니다

유로 카드 포맷 (별도 주문)에서 오우 디지털 증폭기용 VT-VSPD-1-1X/..

오우 전기적 증폭기는 모듈 설계에서 VT 11118을 타이핑합니다

기능, 부문

3 방법 감압 여닫개 유형 3 DREP 6.. 곧장 비례 전자석에 의해 운영됩니다. 그것은 전기적 입력 신호를 비례 압력 출력 신호로 변환시키는데 사용됩니다.

비례 전자석은 중심 스레드와 착탈 코일과 제어 가능한 습식 핀 DC 솔레노이드입니다. 솔레노이드는 마음대로 외부 제어 전자공학 (유형 3DREP) 또는 내부 제어 전자장치 (유형 3DREPE)에 의해서 작동됩니다.

설정 :

밸브는 근본적으로 다음으로 구성됩니다 :

- 결합 표면과 주택 (1)

- 압력 측정 스풀 (3, 4)와 제어 스풀 (2)

- 중심 스레드와 솔레노이드 (5, 6)

- 마음대로 통합된 제어 전자장치 (7)

작용하세요 :

또는 비에 압력은 비례 전자석에 의하여 설정됩니다. 압력의 양은 전류에 의존합니다.

탈에너지화된 솔레노이드 (5, 6)로, 제어 스풀 (2)는 압력 용수철 (8)에 의하여 중앙 위치에서 개최됩니다. 유압유가 장애 없이 탱크에 흘러나올 수 있도록고 비가 Ｔ로 연결되는 공항.

선택 모델 번호를 위해 세부를 주문하기
