| 원래 장소: | 중국 |
| 인증: | (DNV)ISO9001,(DNV)ISO14001,CE0035 |

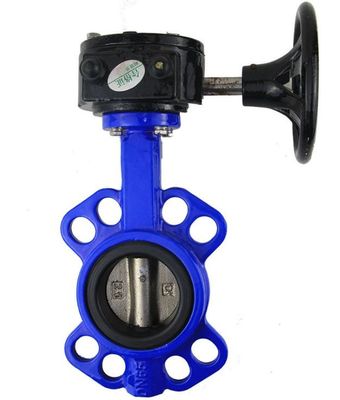

| 모델 번호: | D371X |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | USD 50~500/set |
| 포장 세부 사항: | 나무 상자, 합판 상자, 판지 상자, 깔판 |
| 배달 시간: | 지불을 받는 즉시 8-12 작업 일 이내에 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, L/C (신용장) |
| 공급 능력: | 500 세트/달 |
| 사이즈: | DN50-DN400 | 압력: | PN10-PN25 |
|---|---|---|---|
| 온도: | 니트릴 고무 : - 40 ℃ ~ 90 ℃ 불소 고무 : - 20 ℃ ~ 200 ℃ | 벨브 몸통 물자: | [벨브 몸통 물자]: 무쇠, 연성이 있는 철, 탄소 강철, 스테인리스, 등 |
| 적용 가능한 매체: | 민물, 하수 오물, 바닷물, 약한 산 및 알칼리, 등 | ||
| 강조하다: | 탄력있는 자리가 주어진 나비 벨브,웨이퍼 작풍 나비 벨브 |
||
제품 매개변수:
1. 규격 및 설계사양
디자인 표준: GB/t12238-1989, lS0 10631-1994 또는 BS en593-1998
플랜지 연결 치수 GB/T17241.6-1998, IS0 7005-2 또는 BSEN 1092-2002
구조적 길이: GB/T1 2221-1989, lS0 5752-1988 또는 BS en558-1
압력 테스트: GB/ t13927-1 99, JB/ t9092-1999, lS0 5028-1993 또는 BS 6755-l-1986
1, 간단하고 조밀한 구조, 작고 가벼우며 분해 및 수리가 쉽고 어느 위치에나 설치할 수 있습니다.
2, 90도 회전, 빠르게 열리고 닫힘
3. 유동특성이 직선적이며 조정성능이 좋다.
4, 다른 부품 재료 선택, 다양한 매체에 적용 가능
5, 웜 기어 변속기, 전기, 공압, 수동 및 기타 구동 방법이 있습니다.
6, 100% 누출 없음: 각 나비 밸브는 지능형 압력 시험기 압력 테스트 압력의 전면 및 후면을 통해 2.0mpa, 국가 표준 1.76mpa, 각 밸브 4 씰링 링 + 1 o-링, 5 씰링 레이어 확인하다.
7, 다양한 표준 선택: 밸브 본체는 솔리드 바디이며 일반 버터플라이 밸브의 무게는 일반 버터플라이 밸브의 1.5배이며 공장에는 150가지 이상의 바디 몰드가 있으며 미국 표준으로, 독일 표준, 일 표준 및 기타 밸브 금형
8. 나비 판의 고강도 : 나비 판은 볼 연삭 니켈 도금 나비 판으로 견고하고 내마모성이 있으며 균열없이 30Kg까지 누를 수 있습니다.
9, 줄기는 녹슬기 쉽지 않습니다: 줄기: 냉간 압연 강재, 아연 도금 표면, 매끄럽고 녹슬기 쉽지 않음, 줄기와 씰링 링 사이의 마찰을 효과적으로 줄이고 토크를 줄입니다.
10. 고객에게 다양한 선택을 제공하는 완전한 유형: 고객의 다양한 요구 사항에 따라 맞춤형 밸브 본체 및 버터플라이 플레이트: 구상흑연주철, 스테인리스강 304, 316, 스테인리스강 304, 316, 316L 밸브 샤프트, Epdm, 부타디엔 고무 등
| 모델 | PN | 나비 접시 코너 | 시험압력(Mpa) | 온도(℃) | 중간 | |
| (MPa) | (도) | 강도(물) | 물개(물) | |||
| (음파) | (음파) | |||||
| D371X-10 | 1.0 | 90 | 1.5 | 1.1 | -20~+135 | 담수, 하수, 해수, 약산성 및 알칼리성 매체 |
| D371X-16 | 1.6 | 90 | 2.4 | 1.76 | ||
| N | 치수 | 연결 크기 | ||||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
| 엘 | 시간 | 호 | NS | NS | 하다 | NS | 하다 | NS | 하다 | NS | ||
| 50 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | |
| 65 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | |
| 80 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | |
| 100 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | |
| 125 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | |
| 150 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | |
| 200 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | |
| 250 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | |
| 300 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | |
| 350 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | |
| 400 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | |
| 450 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | |
| 500 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | |
| 600 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 | |
| 700 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | |
| 800 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 | |
| 900 | 203 | 585 | 1655년 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 | |
| 1000 | 216 | 640 | 1765년 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 | |
| 1200 | 254 | 755 | 1995년 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 | |
테스트 조건
인벤토리 코너
설치
