원래 장소: | 중국에서 만들어집니다 |
브랜드 이름: | Fisher |
모델 번호: | CS400IN8EC8 |
최소 주문 수량: | 협상 |
---|---|
가격: | Negotiation |
포장 세부 사항: | 1개의 판지, 각 5.5kg에서 포장되는 1set. |
배달 시간: | 3 평일 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 100sets 매달 |
이름: | 피셔 CS400 압력 가스 규제 기관 | 마지막 연결: | 2 " NPT(DN50) |
---|---|---|---|
입구 압력: | 20psi/1.4bar | 출구 압력 범위: | 10-14"W.C(25-35mbar) |
압력 등록: | 내부의 | 흐름 속도: | 120m3/h |
오리피스 사이즈: | 3/4" | 과압 보호 모듈: | 없이 |
하이 라이트: | 피셔 유량 제어 밸브,피셔 차압 조절기 |

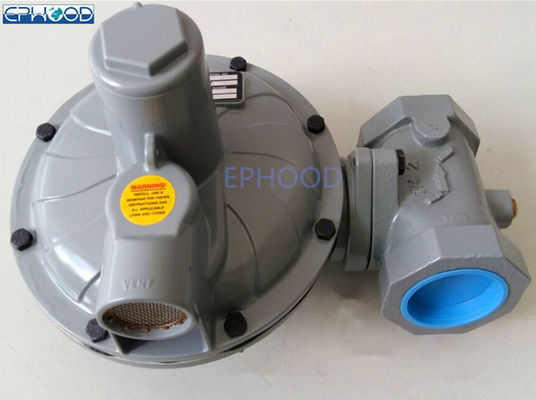

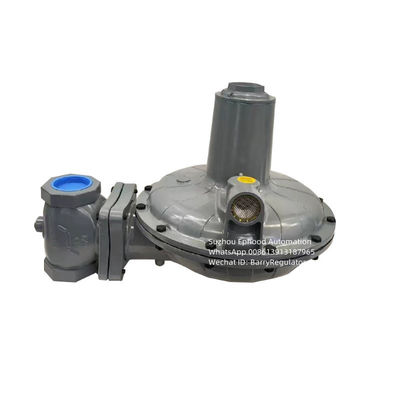

피셔 브랜드 압력 가스 규제 기관 모델 CS400IN8EC8
직접 조종, 용수철 부하 조절기가 압력을 축소하는 애플리케이션을 제공하는 피셔 CS400 시리즈
상업적이고 경공업의 설치.
특징
* 다양한 신체 크기와 단 접속
* 고정계수 / 가압 요소 측정 (PFM) 정확도 능력
* 내부 감지부터 공개적 모니터 건설을 위한 외부 감지까지 현장 컨버터블
* 그레이 캐스트 아이언과 연성 주철과 강철 본체 물질에 이용할 수 있습니다
* 오직 표준 툴만을 압력 조정과 구멍 이동을 요구했습니다
* 유지하도록 쉽습니다
상술
본체 소재, 단 접속 사이즈와 스타일, 정력 압력
연성 주철, 1-1/2 NPT* 1-1/2 NPT와 2 NPT*2 NPT
175psi/12.1bar
최대 흡입구 압력
175개 표준 평방 인치 당 폰드 / 12.1 바가 표 2를 봅니다
수단 압력 범위
규제 기관 : 표 5를 보세요
압력 등록
내부이거나 외부적입니다
근사 중량 :나선부의 본체로
타입 CS400 : 5 킬로그램
PED 일치 성명과 정보
CS400 적합렬은 압력 장비 지시 자연의 토양 생성과정에서 형성된 입자의 집합체 97/23/EC.The에 따라 이 이전 성명에 대한 예외가 따르기 위해 아직 증명되지 않는 종류 CS403이라는 것 입니다
PED 지시로.
압력 조정기는 상류 삭감하는 역이 최대 하류 부수적으로 일어나는 미피드 <>
동작원리에 맞게 크기를 가지는 때인 그것의 설계 압 PS와 비교해서 과압에 대한 보호를 위해 어떠한 보충적 상류 안전 부속물도 요구되지 않습니다
유형 CS400 기본적 규제 기관 작전
하류 수요가 감소할 때 피셔 CS400 시리즈의 인물을 언급하시오 그러면 진동판 하에 압력은 증가합니다. 이 압력은 규제 기관 설정을 넘어섭니다 (그것이 조정기 제어 봄까지 설정된). 추진기 후속 어셈블리와 수단과 밸브봉의 활동을 통하여, 밸브 원판은 구멍에 더 가까이 다가가고, 가스 흐름을 감소시킵니다. 만약 수요가 하류로 증가하면, 진동판 하에 압력이 감소합니다. 전단력은 아래쪽으로 추진기 후속 어셈블리를 추진하고, 밸브 원판이 구멍을 벗어나고, 가스 흐름이 진동판 바로 밑에 하류로 규제 기관이 감소된 압력에 응하여 열린 것처럼 증가합니다.
종류 CS400IR 규제 기관은 초과압 방지를 위한 내부 안전 밸브를 포함합니다. 하류 압력이 28 인치 화장실에 7까지 지는 규제 기관을 초과하면. / 17 내지 69 밀리바 (사용된) 메인 스프링에 따라, 안전 밸브가 열리고 초과한 가스가 어퍼 스프링 건에서 안정기 배출구를 통하여 내보냅니다.
일반적 설치 설명서
규제 기관을 설치하기 전에,
설치 위치
설치된 규제 기관은 적당히 다른 외부 소스들로부터 차량 교통량과 피해로부터 보호되어야 합니다.
표 5. 수단 압력 범위
타입 | 수단 압력 범위 | 봄 | 스프링 와이어 지름 | 봄 자유길이 | ||||
색 | 인치 | 밀리미터 | 인치 | 밀리미터 | ||||
CS400 | 3.5 5 " 화장실에. / 9 내지 12 밀리바 | 빨강 | 0.098 | 2.49 | 4.18 | 106 | ||
4.5 6.5 " 화장실에. / 11 내지 16 밀리바 | 자줏빛 | 0.080 | 2.03 | 4.32 | 110 | |||
6 내지 8 " 화장실. / 15 내지 20 밀리바 | 금 | 0.108 | 2.74 | 4.18 | 106 | |||
7.5 11 " 화장실에. / 19 내지 27 밀리바 | 청색 | 0.110 | 2.79 | 4.40 | 112 | |||
10 내지 14 " 화장실. / 25 내지 35 밀리바 | 색이 칠해지지 않습니다 | 0.110 | 2.79 | 4.40 | 112 | |||
12 내지 19 " 화장실. / 30 내지 47 밀리바 | 그린 | 0.112 | 2.85 | 4.70 | 119 | |||
18 " w.c.to 1 표준 평방 인치 당 폰드 / 45 내지 69 밀리바 | 오렌지 | 0.120 | 3.05 | 4.94 | 125 | |||
1 내지 2 표준 평방 인치 당 폰드 / 69 내지 138 밀리바 | 검정색 | 0.140 | 3.56 | 4.66 | 118 | |||
2 내지 5.5 psig/ 138 내지 380 밀리바 | 노랑색 | 0.172 | 4.37 | 4.42 | 112 |
