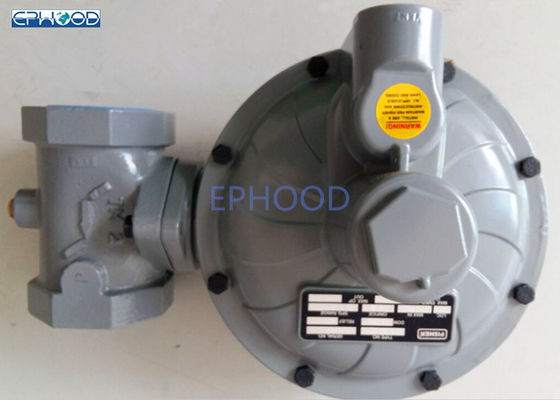

상업용 Fisher 제어 조절기 높은 유연성 다목적

에머슨 Fisher CS400 시리즈 상업용 감압 밸브 가스 레귤레이터
Fisher CS400 시리즈 직접 작동식 스프링 장착 레귤레이터는 상업 및 경공업 설치를 위한 감압 애플리케이션을 제공합니다.이러한 유연성은 다양한 본체 크기 및 연결구, 출구 압력 설정, 오리피스 크기 및 내부 또는 외부 압력 등록 옵션에 의해 제공됩니다.애플리케이션 유연성 외에도 CS400 시리즈는 애플리케이션 요구 사항에 대한 요구 사항을 충족하기 위해 여러 과압 보호 옵션을 제공합니다.

특징
* 다양한 본체 크기 및 연결구
* 고정 계수/압력 계수 측정(PFM) 정확도 기능
* 와이드 오픈 모니터 구성을 위해 내부 감지에서 외부 감지로 필드 전환 가능
* 회주철, ​​연성 철 및 강철 본체 재질로 사용 가능
* 압력 조정 및 오리피스 제거에 필요한 표준 도구만
* 유지 보수 용이

명세서
본체 재질, 연결구 크기 및 스타일, 압력 등급
회주철, ​​1-1/2”NPT* 1-1/2”NPT 및 2”NPT*2”NPT
175psi/12.1bar
연성 철, 1-1/2”NPT* 1-1/2”NPT 및 2”NPT*2”NPT
290psi/20bar
최대 입구 압력
175psig/12.1bar,표 2 참조
출구 압력 범위
조절기: 표 5 참조
압력 등록
내부 또는 외부
대략적인 무게:나사 몸체 포함
유형 CS400: 5kg
PED 적합성 선언문 및 정보
CS400 제품 시리즈는 압력 장비 지침 PED 97/23/EC를 준수합니다. 이 이전 설명에 대한 예외는 아직 준수 인증을 받지 않은 유형 CS403입니다.
PED 지침에 따라.
압력 조절기는 상류 감소 스테이션이 최대 하류 부수적 MIPd <= 1.1 PS용 크기일 때 설계 압력 PS와 비교하여 과압에 대한 보호를 위한 추가 상류 안전 액세서리가 필요하지 않습니다.
작동 원리
유형 CS400 베이스 레귤레이터 작동
Fisher CS400 시리즈 그림을 참조하십시오. 다운스트림 수요가 감소하면 다이어프램 아래의 압력이 증가합니다.이 압력은 조절기 설정(조절기 제어 스프링에 의해 설정됨)을 능가합니다.푸셔 포스트 어셈블리, 레버 및 밸브 스템의 작용을 통해 밸브 디스크가 오리피스에 더 가깝게 이동하고 가스 흐름을 감소시킵니다.다운스트림 수요가 증가하면 다이어프램 아래의 압력이 감소합니다.스프링 힘은 푸셔 포스트 어셈블리를 아래쪽으로 밀고, 밸브 디스크는 오리피스에서 멀어지며, 가스 흐름은 다이어프램 아래의 감소된 압력에 응답하여 레귤레이터가 열리면서 하류로 증가합니다.
Type CS400IR 레귤레이터에는 과압 보호를 위한 내부 릴리프 밸브가 포함되어 있습니다.다운스트림 압력이 레귤레이터 설정을 7 ~ ​​28인치 wc/17 ~ 69mbar(사용된 메인 스프링에 따라 다름) 초과하면 릴리프 밸브가 열리고 초과 가스가 상부 스프링 케이스의 스태빌라이저 통풍구를 통해 배출됩니다.
일반 설치 지침
레귤레이터를 설치하기 전에,

• 배송 중 발생한 손상이 있는지 확인하십시오.
• 조절기 본체에 쌓였을 수 있는 먼지나 이물질이 있는지 확인하고 제거하십시오.
• 구리 튜브와 파이프라인에 있는 파편, 먼지 또는 황산구리를 불어내십시오.
• 레귤레이터를 설치하기 전에 파이프의 수나사에 파이프 컴파운드를 바르십시오.
• 조절기를 통한 가스 흐름이 본체의 화살표와 같은 방향인지 확인하십시오."Inlet" 및 "Outlet" 연결이 명확하게 표시되어 있습니다.
• CS400 시리즈 레귤레이터를 사용하여 감압 스테이션을 설계할 때, 장비의 플랜지에 불필요한 하중과 이동을 피하기 위해 바람, 눈, 온도의 영향을 고려해야 하는지 여부를 분석합니다.

설치 위치
설치된 조절기는 차량 통행 및 기타 외부 소스로부터의 손상으로부터 적절히 보호되어야 합니다.

표 5. 출구 압력 범위
