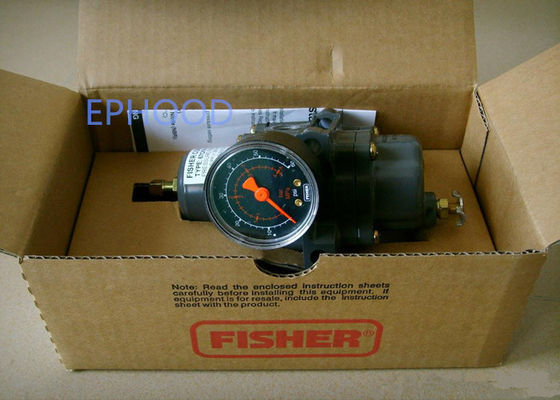

67CFR 기기 공급 피셔 가스 조절기 피셔 압력 조절 밸브 압력 감소 67CFR-237

67CFR-237 피셔 기기 공급 필터 조절기

피셔 67CFR:필터 조절기에는 내부 구제 밸브가 있습니다.부드러운 좌석은 가시적인 누수가 없는 안정적인 잠금을 위해

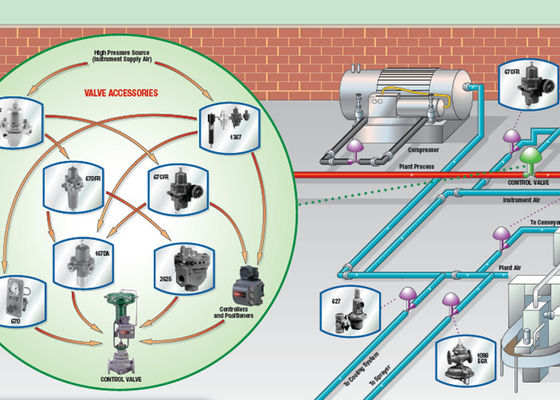

피셔 67CFR-237 직접 작동 조절기와 필터 조절기는 일반적으로 지속적으로 제어, 감소

공기 및 전압 제어기 및 기타 기기에 대한 압력. 이것들은 대부분의 공기 또는 가스 응용 프로그램에 적합합니다.

다른 응용 분야는 공기 턱, 공기 제트 및 스프레이 총에 압력을 줄이는 것입니다.

타입 67CFR 필터 능력

자유 구역:파이프 면적 12배

미크론 등급:폴리에틸렌 필터 (표준): 5마이크론유리섬유 필터 (선택)5마이크론PVDF 또는 스테인리스 스틸 필터

(선택)40마이크론

배수 밸브 및 스프링 케이스 밸브 위치

입구 표준에 맞추어, 다른 위치 선택

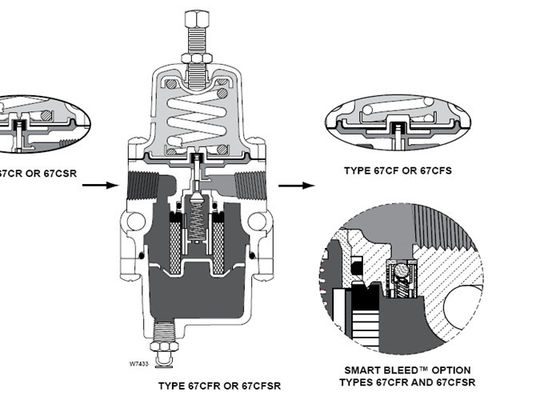

작동 원리

하류 압력은 디아프라그마의 아래쪽에 내부적으로 기록됩니다. 하류 압력이 같거나 이상하면

설정 압력, 밸브 플러그는 구멍에 의해 유지됩니다

압력이 하류에서 약간 떨어지고 스프링이 확장되면서 줄기를 아래로 이동시키고 밸브 플러그를 구멍에서 멀리합니다.

이것은 조절기를 통해 흐를 수 있습니다.

내부 구제 (피셔 67CFR 모델)

어떤 이유로, 정상적인 작동 조건 이외의 경우, 하류 압력이 조절기의 설정점을 초과하면, 힘

하류 압력으로 생성 된 대막은 대막이 구제 좌석에서 들어올릴 때까지 들어올릴 것입니다.

도크인 구제. 67CFR 타입의 구제 밸브는 하류에서 대기권으로 공기 누출을 방지하는 엘라스토머 플러그입니다.

정상 작동 중, 식물의 공기를 보존합니다.

사용 가능한 구성

몸 크기와 끝 연결 스타일
1/4" NPT

최대 입기 압력 (체량 등급)
250psig / 17.2bar
출력 압력
0~60 psi

압력 등록
내부

온도 능력
니트릴 (NBR):
표준 볼팅:-20~180°F / -29~82°C
가이브와 함께:-40~180°F / -40~82°C
