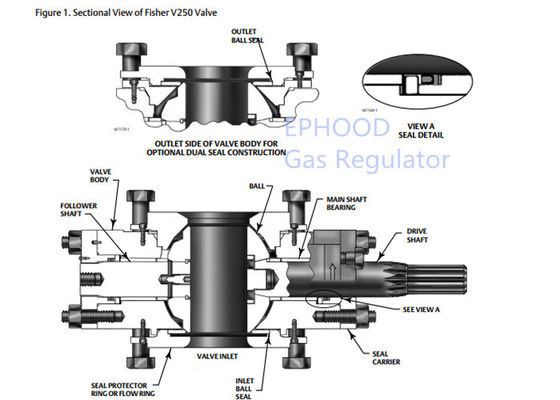

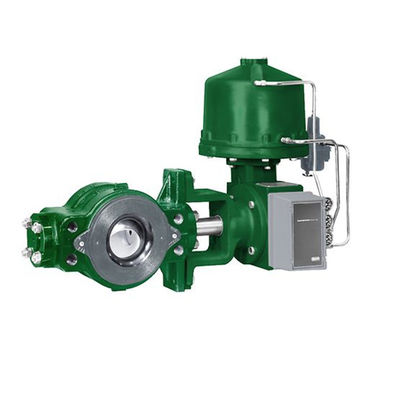

Green Fisher 격막 액추에이터, Fisher 가스 조절기 V250 제어 밸브

피셔 V250 제어밸브

V250 하이-볼 회전식 제어밸브는 중작업 드로틀링과 온-오프 적용을 위해 설계됩니다. 사이즈에 따라, 이 밸브는 2 CL600 또는 CL900 파이프라인 플랜지 사이를 설치합니다. V250 밸브는 한 개의 볼 봉합 또는 유동 링 또는 이중 봉인 구조로 이용 가능합니다. 단일 봉합 건설은 단단한 마감 적용에서 사용됩니다 ; 유동 링 구조는 더 높은 온도범위를 충족시킬 수 있습니다. 주입구와 배출 개구에서 밀봉으로, 이중 봉인 건설은 양방향 순서 마감 적용에서 사용됩니다. V250 하이-볼 밸브는 일반적으로 기중송전선 또는 가스 분배 또는 액체 관로에서 드로틀링과 통제된 유량 조건을 위해 사용됩니다.

특징

1.  건설, V250 밸브에 카파빌리티에스-디펜던링 고압 강하는 38' Ｃ (LCC 철강과 CF8M (316 스테인레스 강을 위한 100' Ｆ))에 CL600을 위한 82' Ｃ (180' Ｆ)과 CL900 건설을 위한 155 철근 (2250 psi)에 103 철근 (1500 psi)의 최대 정전기 차압을 할 수 있습니다.
2.  효율적 오퍼레이션-테이프레드-폴리그온 볼-셰프트 연결 (그림 4를 보시오)과 조여진 스플라인드된 작동기 연결 (그림 5를 보시오는) 제어 애플리케이션을 질식시키기 위한 드라이브 행렬에서 로스트 모션 또는 데드밴드를 제거합니다.
3.  우수 플로우 컨트롤-레둑드 볼 포트 설계는 수정된 등비율 흐름 특성과 우수한 응답 특성을 제공합니다.
4.  V250 볼 봉합과 단단한 셧애프-셧애프는 최대 용량의 0.0001 퍼센트입니다.
5.  큰 Capacities-V250 볼 밸브 구조는 양쪽 압축할 수 있는 압축 불가능한 액체를 위한 전통적 글러브 밸브 보다 더 큰 능력을 제공합니다.
6.  시큼한 서비스 카파빌리티-머티리얼스는 시큼한 서비스를 취급하는 앱이 가능합니다. 이러한 재료는 미국 부식 기술자 협회 규격 MR0175-2002를 위한 요구조건에 따릅니다.
7.  PTFE-일직선 태도와 압력 보조 축밀봉 배열과 장기 근속 라이프-프레셔-밸런스드 구동축 디자인은 신뢰할 수 있는 서비스의 장수에 대비합니다.
8.  최소 마인테나스-투-피스 볼과 샤프트부는 완전한 정비 정밀을 고려합니다 ; 부품교환은 최소로 유지됩니다.
9.  우수한 환경적 카파빌리티에스-더 선택적 생생한 로딩된 포장계는 우수 실링을 제공하기 위해 매우 매끄러운 축 표면과 생생한 로딩으로 설계됩니다.

이용 가능한 구성

싱글볼 밀봉 또는 유동 링 또는 듀얼 볼 봉합과 비플랜지형 볼밸브 조립체

밸브 본체 사이즈와 단 접속 스타일

NPS 4 에서 12 비플랜지형 밸브가 라인 플랜지 볼트에 의해 보유되고 CL600 또는 CL900 부낸표면 사이에 적합하도록 설계되거나 전화벨 타입 조인트 플랜지 (ASME B16.5) NPS 16 에서 24 비플랜지형 밸브가 라인 플랜지 볼트에 의해 보유되고 CL600 부낸표면 또는 전화벨 타입 조인트 플랜지 (ASME B16.5) 사이에 적합하도록 설계됩니다

최대 흡입구 압력

CL600과 일치한 NPS 4 에서 12 또는 CL600 (ASME B16.34)와 일치한 CL900 (ASME B16.34) NPS 16 에서 24

최대 허용가능한 마감 압력 강하

단일 봉합과 이중 봉인 구조 : 그림 2를 보시오.

유동 링 구조 : 밸브 본체의 압력 온도 평가에 의해 제한됩니다

마감 분류

단일 봉합과 이중 봉인 구조 : 최대 밸브 용량 (클래스 IV 중 1% 보다 더 덜, ANSI / FCI 70-2와 IEC 60534-4) 유동 링 구조 중 0.0001% : 최대 밸브 용량 중 1%
