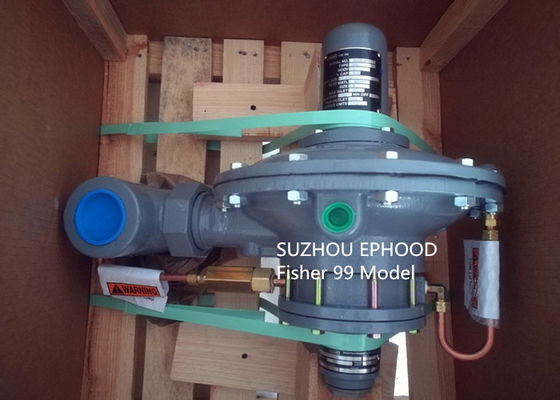

조종사와 가진 규칙을 감소시키는 주문 피셔 가스 규칙 99 압력

에머슨 Fisher 가스 레귤레이터 99 모델 감압 레귤레이터


소개

Type 99 가스 레귤레이터는 다양한 유통, 산업 및 상업 응용 분야에서 제어된 압력 범위 및 용량에 대한 광범위한 용량을 제공합니다.

유형 99 레귤레이터에는 유형 61L, 61LE 및 61LD(저압)가 있습니다.유형 61H(고압);또는 그림 1과 같이 액추에이터 케이싱에 일체형으로 장착된 유형 61HP(초고압) 파일럿 조절기 및 유형 H110 팝 릴리프 밸브).

기능 및 이점

• 다양한 응용 분야—천연 가스 분배 시스템, 산업용 보일러, 용광로, 오븐, 믹서, 공장 공기 서비스, 산소 및 암모니아 서비스에 대한 가스 공급, 쇼핑 센터 및 학교와 같은 대규모 상업 시설.

• 높은 정확도 - 최대 효율과 최상의 작동을 위해 다양한 유량 및 공급 압력에서 분배 시스템 압력을 정확하게 제어하거나 미터에 일정한 압력을 유지하여 압력 보정 미터의 필요성을 제거함으로써 다운스트림 장비에 대한 일정한 입구 압력을 유지합니다. 입구.

• 대기 블리드 없음 - 부하 압력이 다운스트림 제어 라인을 통해 파일럿을 통해 다운스트림으로 블리드됩니다.레귤레이터가 차단되면 블리드가 발생하지 않습니다.

• 높은 입구 압력 처리 가능 - 최대 1000psig/69.0bar 입구 압력

(1000 psig / 69.0 bar 레귤레이터는 타입 1301F 파일럿 공급 레귤레이터와 타입 H110 팝 릴리프 밸브가 필요합니다).

• 특수 서비스를 위해 쉽게 수정, 유형 61L 및 61H 파일럿 릴레이 부품은 빠른 열림, 빠른 닫힘 또는 모니터링 응용 프로그램을 위해 특수 오리피스 및 스프링으로 교체할 수 있습니다.

• 단단한 차단 - 레버를 통해 작동하는 무거운 메인 스프링은 단단한 차단을 위해 높은 시트 하중을 제공합니다.

시공가능

유형 99L: 2인치 wc~20psig/5mbar~1.4bar 압력 범위를 갖는 유형 61L 파일럿이 있는 유형 99.

유형 99LD: 표준 유형 61L 파일럿보다 더 좁은 비례 대역을 갖는 유형 61LD 파일럿이 있는 유형 99.

유형 99LE: 표준 유형 61L 파일럿보다 더 넓은 비례 대역을 갖는 유형 61LE 파일럿이 있는 유형 99.

유형 99H: 10~65psig/0.69~4.5 압력 범위를 갖는 유형 61H 파일럿이 있는 유형 99.

Type 99HP: Type 99와 Type 61HP 파일럿

압력 범위는 35~100psig/2.4~6.9입니다.

본체 크기 및 연결구 스타일

NPS 2 / DN 50 본체, NPT 포함, CL125 FF, CL150 RF,

CL250 RF, CL300 RF 종단 연결

최대 허용 입구 압력(1)

160psig / 11.0bar: 61LD 파일럿 유형

400psig / 27.6bar: 61L, 61LE 및 61H 파일럿 유형

1000psig / 69.0bar: Type 61HP 파일럿,

유형 1301F 파일럿 공급 조절기 및 유형 H110

릴리프 밸브(1/2인치/13mm 오리피스만 해당) 표 3 참조

최대 파일럿 스프링 케이스 압력

압력 로딩(1)(2)

유형 61L, 61LD 및 61LE: 50psi/3.4bar

특수 스틸 클로징 캡 포함

유형 61H 및 61HP: 100psi/6.9bar

출구 압력 범위

건축 자재

액추에이터 케이스: 주철

파일럿 본체 및 스프링 케이스: 주철

액추에이터 다이어프램: 니트릴(NBR) 또는

탄화플루오르(FKM)

상부 및 하부 파일럿 다이어프램

유형 61L 및 61H: 니트릴(NBR) 또는 탄화플루오르(FKM)

유형 61HP: 네오프렌(CR) 또는 탄화플루오르(FKM)

메인 밸브 본체

400psig/27.6bar: 주철 또는 WCC 강철

1000psig / 69.0bar: WCC 스틸

메인 밸브 바디용 메탈 트림 부품

400psig / 27.6bar: 황동 또는 스테인리스강

1000psig / 69.0bar: 스테인리스 스틸

메인 밸브 본체용 엘라스토머 시트

네오프렌(CR), 니트릴(NBR), 탄화플루오르(FKM)

나일론(PA) 또는 폴리테트라플루오로에틸렌(PTFE)

파일럿용 금속 트림 부품: 스틸, 스테인리스 스틸,

주철, 알루미늄, 황동 또는 아연

파일럿용 엘라스토머 시트: 니트릴(NBR)

또는 탄화플루오르(FKM)

파일럿 가스켓

유형 61L: 네오프렌(CR)

유형 61H 및 61HP: 구성

O-링: 니트릴(NBR) 또는 탄화플루오르(FKM)

P590 시리즈 필터

유형 P594-1: 황동

유형 P593-1: 알루미늄

교체 가능한 필터: 셀룰로오스

튜빙 및 피팅

구리 또는 스테인리스 스틸 튜브 및 황동, 스틸,

또는 스테인레스 스틸 피팅

유형 1301F 파일럿 공급 레귤레이터

본체 및 스프링 케이스: 황동

밸브 디스크: 나일론(PA) / PTFE

개스킷: 네오프렌(CR)

금속 트림 부품: 황동 또는 스테인리스 스틸

유형 H110 팝 릴리프 밸브

본체: 황동

디스크: 니트릴(NBR)

스프링: 스테인리스 스틸

표 1. 출구 압력 범위
