알루미늄 피셔 가스 벨브 2625 2625NS 양 승압기 Positioner 산출

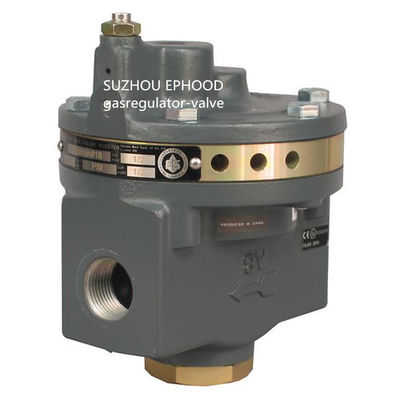

Fisher 2625 2625NS 볼륨 부스터

Fisher 2625 시리즈 볼륨 부스터는 쓰로틀링 제어 밸브의 포지셔너와 함께 사용하여 스트로크 속도를 높입니다.2625NS는 원자력 서비스 버전이며 고온 및 방사선 환경을 더 잘 견디는 엘라스토머 구성요소를 사용합니다.2625 및 2625SST는 안전 계장 시스템(SIS) 애플리케이션에서 사용하도록 인증되었습니다.인증은 기능 안전 및 제어 시스템 보안의 글로벌 공급업체인 exida Consulting LLC에서 수행합니다.

부스터는 고정 데드밴드, 소프트 시트 구조 및 통합 바이패스 제한을 통합하여 이러한 기능이 없는 볼륨 부스터에서 발생할 수 있는 포지셔너 포화 문제를 제거합니다.통합 바이패스 제한 조정

시스템 안정성을 위해 필요합니다.이 조정은 볼륨 부스터의 데드밴드에 영향을 미치지 않지만 제어 밸브가 정상 상태 정확도를 희생하지 않고 작은 입력 신호 변화에 응답할 수 있도록 합니다.또한 부스터는 크고 빠른 입력 신호 변화가 발생할 때 빠른 스트로크를 위해 높은 볼륨 출력을 제공할 수 있습니다.

볼륨 부스터는 스트로크 속도를 향상시키는 데 사용됩니다. 정밀한 밸브 제어가 필요한 경우 포지셔너의 사용을 권장합니다.볼륨 부스터를 액츄에이터와 함께 사용하는 경우 온-오프 제어를 위해 부스터의 통합 바이패스 제한을 닫아야 합니다(시계 방향으로 완전히 돌림).

커넥터 및 배관은 진단 테스트를 위해 2625 또는 2625NS 볼륨 부스터와 함께 설치할 수 있습니다.

2625는 안전 계장 시스템(SIS) 애플리케이션에서 사용하도록 인증되었습니다.인증은 기능 안전 및 제어 시스템 보안의 글로벌 공급업체인 exida Consulting LLC에서 수행합니다.SIS 인증은 하부 하우징에 부착된 라벨로 제품에서 식별됩니다.

명세서

공급 압력 범위

포지셔너 또는 기타 공압 액세서리와 함께 사용하는 경우 항상 Fisher 67D, 67DR 또는 95H 조절기를 통해 하나의 공통 공급 장치와 함께 포지셔너와 볼륨 부스터를 연결하십시오.Fisher 262K와 같은 고용량 필터는 조절기의 공급 라인에 설치해야 합니다.공급 압력도 액추에이터의 최대 압력 정격을 초과해서는 안 됩니다.구조는 두 가지 최대 공급 범위에서 사용할 수 있습니다. 일반적으로 다이어프램 액츄에이터와 함께 사용하는 경우: 최대 2.8bar(40psig) 피스톤 액츄에이터와 함께 일반적으로 사용되는 경우: 최대 10.3bar(150psig)

입력 신호 압력

포지셔너 출력

최대 입력 신호 압력

10.3바(150psig)

고정 입력‐에게‐출력 압력비

1 대 1

공칭 데드밴드

포지셔너 출력 스팬의 백분율(1):

2.4mm(0.094인치) 배기구: 2%

9.5mm(0.375인치) 배기구: 3.5%

12.7mm(0.5인치) 배기구: 5%
