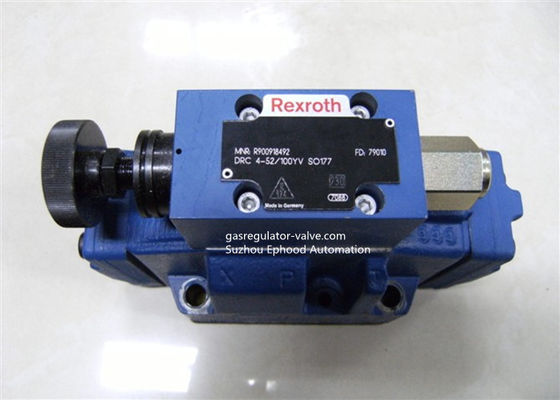

서브플레이트 장착 Rexroth 솔레노이드 밸브 파일럿 작동형 DRC4-52/100-YV

Rexroth 솔레노이드 밸브 파일럿 작동식 감압 밸브 DRC4-52/100-YV

Rexroth 파일럿 작동식 감압 밸브 DRC4-52/100-YV

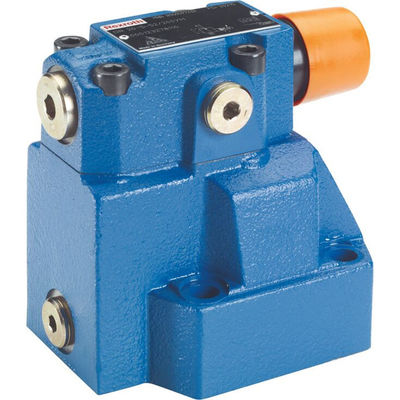

렉스로스 감압 밸브, 파일럿 작동 DR(C)

메인 스풀 인서트가 없는 파일럿 제어 밸브

특징

1) 서브플레이트 장착용

2) ISO 5781에 따른 포팅 패턴

3) 나사 연결의 경우

4) 카트리지 밸브로

5) 4가지 조정 유형, 선택적으로:

–– 로터리 노브

–– 육각형 및 보호 캡이 있는 슬리브

–– 스케일이 있는 잠금식 회전 노브

–– 눈금이 있는 회전식 손잡이

6) 5가지 압력 등급

7) 체크 밸브, 옵션(서브플레이트 장착만 해당)

8) 부식 방지 설계

기능, 섹션

DR 유형의 압력 밸브는 2차 회로에서 제어되는 파일럿 작동식 감압 밸브입니다. 감압 밸브는 기본적으로 메인 스풀 인서트(3)가 있는 메인 밸브(1)와 조정 유형이 있는 파일럿 제어 밸브(2)로 구성됩니다.

나머지 위치에서는 밸브가 열려 있습니다.유압유는 메인 스풀 인서트(3)를 통해 채널 B에서 제한 없이 채널 A로 흐릅니다.채널 A에 가해지는 압력은 하부 메인 스풀 측에 작용합니다.동시에 압력은 노즐(4)을 통해 메인 스풀(3)의 스프링 장착 측면에 가해지고 채널(5)을 통해 파일럿 제어 밸브(2)의 볼(6)에 가해집니다.또한 노즐(7), 제어 라인(8), 체크 밸브(9) 및 노즐(10)을 통해 볼(6)에 작용합니다.스프링(11)의 설정에 따라 볼(6) 앞, 채널(5) 및 스프링 챔버(12)에 압력이 형성되어 제어 스풀(13)이 열린 위치에 유지됩니다.유압

채널 B의 유체는 스프링(11)에 설정된 값을 초과하는 압력이 채널 A에 축적되어 볼(6)이 열릴 때까지 메인 스풀 인서트(3)를 통해 채널 A로 제한 없이 흐를 수 있습니다.제어 스풀(13)이 닫힘 방향으로 이동합니다.

채널 A의 압력과 스프링(11)에 설정된 압력 사이에 평형 상태가 있을 때 원하는 감압이 달성됩니다. 스프링 챔버(14)로부터의 파일럿 오일 복귀는 항상 제어 라인( 15) 탱크에 넣습니다.

채널 A에서 채널 B로의 자유로운 역류를 위해 체크 밸브(16)를 선택적으로 설치할 수 있습니다. 압력 게이지 연결(17)을 통해 채널 A의 감소된 압력을 제어할 수 있습니다.

모델 번호 선택을 위한 주문 정보
